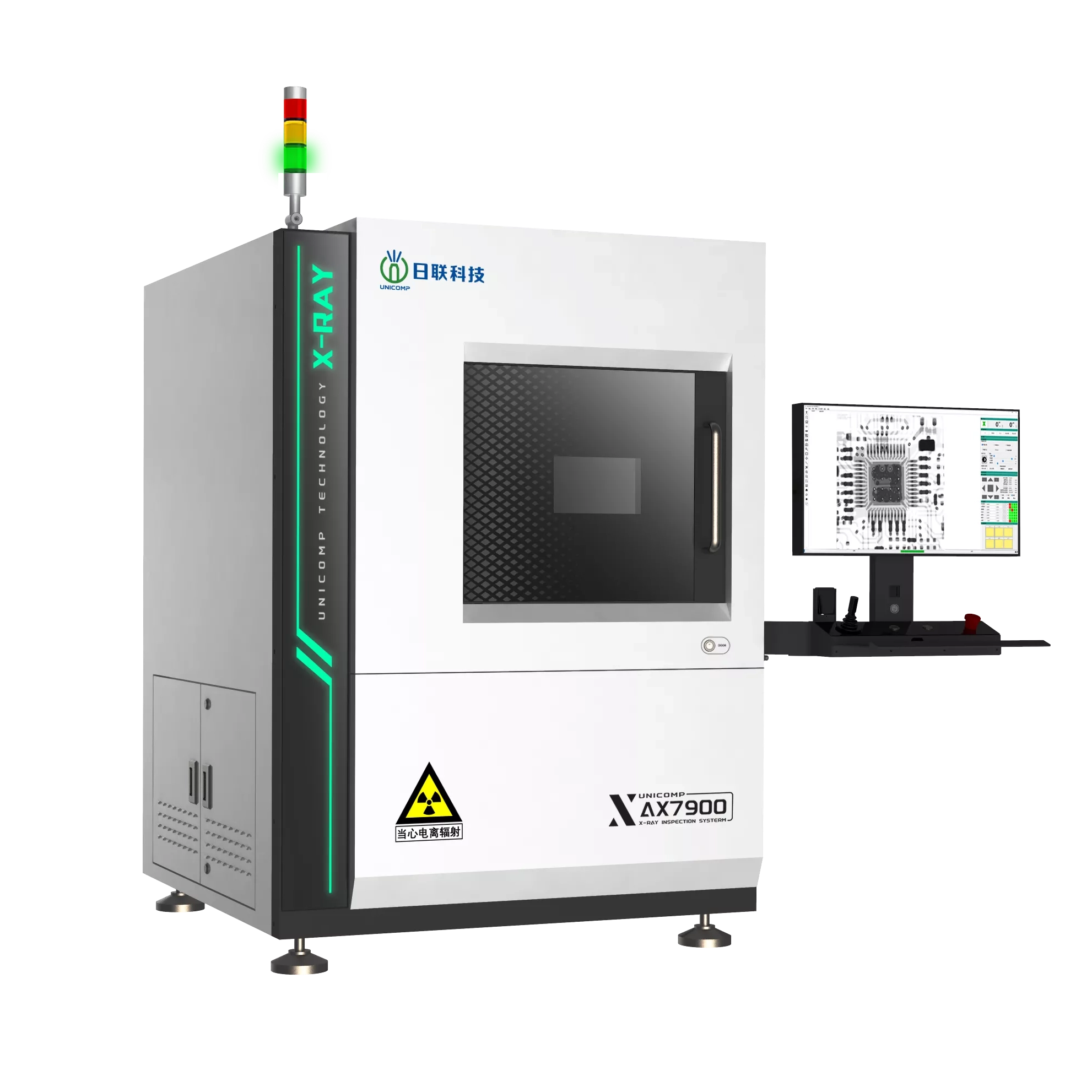

Ax7900
UNICOMP
Aplicado ampliamente para BGA, CSP, chip de flip, LED, fusible, diodo, PCB, semiconductor, industria de baterías, fundición de metal pequeño, módulo de conector electrónico, cables, industria fotovoltaica, etc.
Campos de aplicación

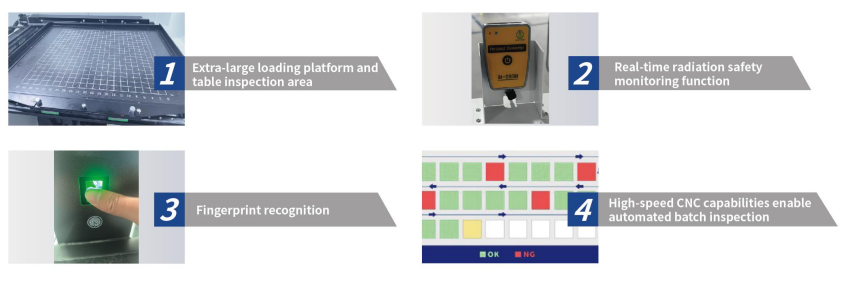

Funciones y características

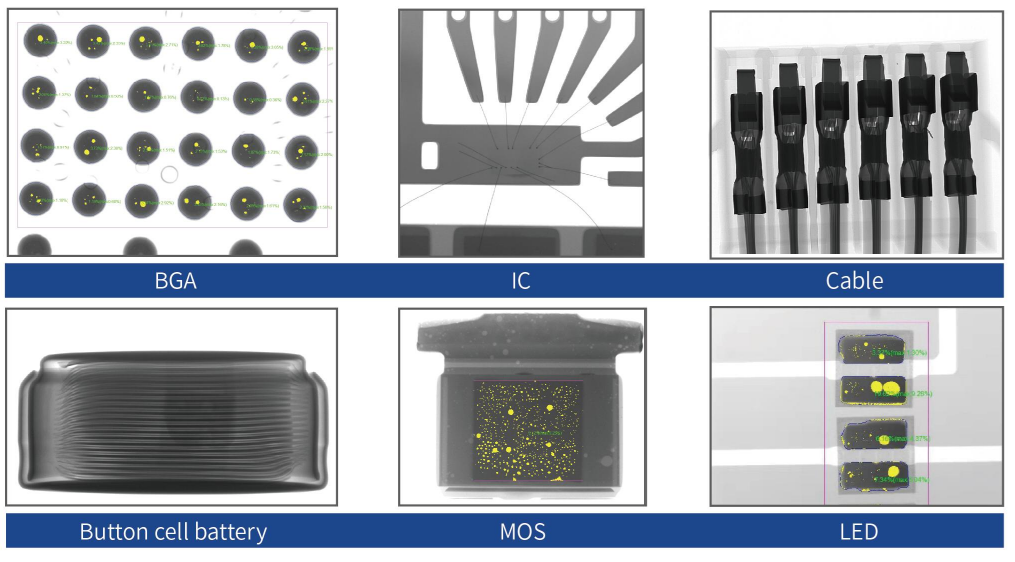

Imágenes de inspección

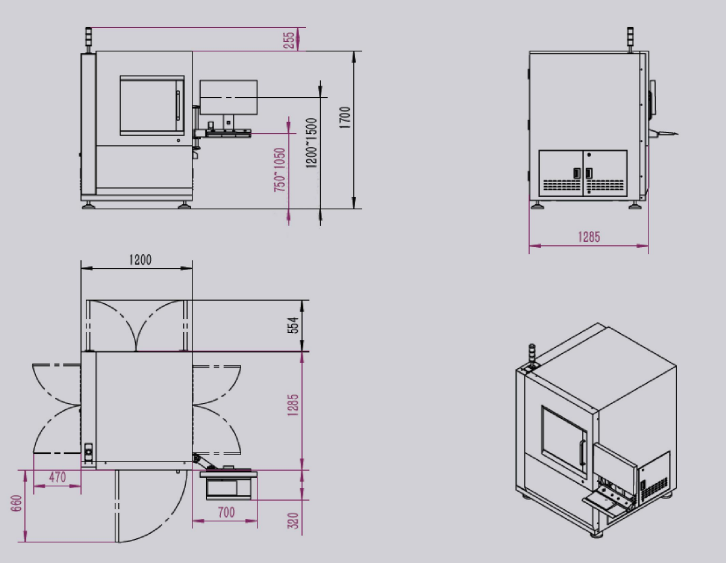

Dimensiones y apariencia
Resumen del sistema | |
Huella | 1200 (ancho) × 1285 (profundidad) × 1700 (alto) mm |
Peso de la máquina | 1235 kilogramos |
Fuente de alimentación | 220V±10%, 50/60Hz |
Consumo de energía | 800W |
Tubo de rayos X | |
Tipo de tubo | Sellado |
Max. Fuerza | 8W |
Voltaje | 90kV |
Tamaño de mancha de enfoque | 5 μm |
Sistema de imágenes | |
Detector | Detector de panel plano (FPD) |
Tamaño de píxel | 84 μm |
Área de detección efectiva | 129*129 mm |
Rastreo de marco | 30 fps |
Matriz de píxeles | 1536*1536 mm |
Ampliación geométrica | 52X |
Software | |
Navegación y posicionamiento | Localice rápidamente imágenes físicas |
Cálculo automático | Medición automática de burbujas para BGA, QFN y otros componentes electrónicos empaquetados, y admite el informe de resultados de salida |
Inspección automática CNC | Admite la adición de un solo punto y matriz, genera rápidamente el proyecto, el resultado puede ser gráfico |
Pantalla de información | Soporte de información de inspección del proceso en tiempo real |
Diversas herramientas de medición | Distancia de soporte, ángulo, diámetro, Ploygan y otras medidas geométricas |
Sistema de control de movimiento | |
Control de movimiento | Palanca de mando, teclado y ratón |
Máx. Área de carga | 600*520mm |
Max. Área de inspección | 505*440mm |
Ángulo de inclinación | ± 25 ° |
PC industrial | |
Monitor | Pantalla HD de 24'' |
Sistema operativo sistema | ventanas 11 de 64 bits |
Disco duro | 1TB |
RAM | 16 GB |
Modelo de CPU | Procesador Intel i7 |
Otras características | |
Ahorro de energía | Auto-apago de rayos X cuando está fuera de trabajo de más de 5 minutos |
Seguridad de rayos X | <1 μSV/H (cumple con todos los estándares internacionales) |
Gestión de la autoridad | Sistema de magnement de acceso de huellas dactilares y admitir acceso de contraseña. |
Operación de seguridad | Interlume electromagnético, luz de advertencia y monitor de fuga de radio en tiempo real |
* Las especificaciones están sujetas a cambios sin previo aviso, todas las marcas comerciales son propiedad del fabricante de sistemas.
