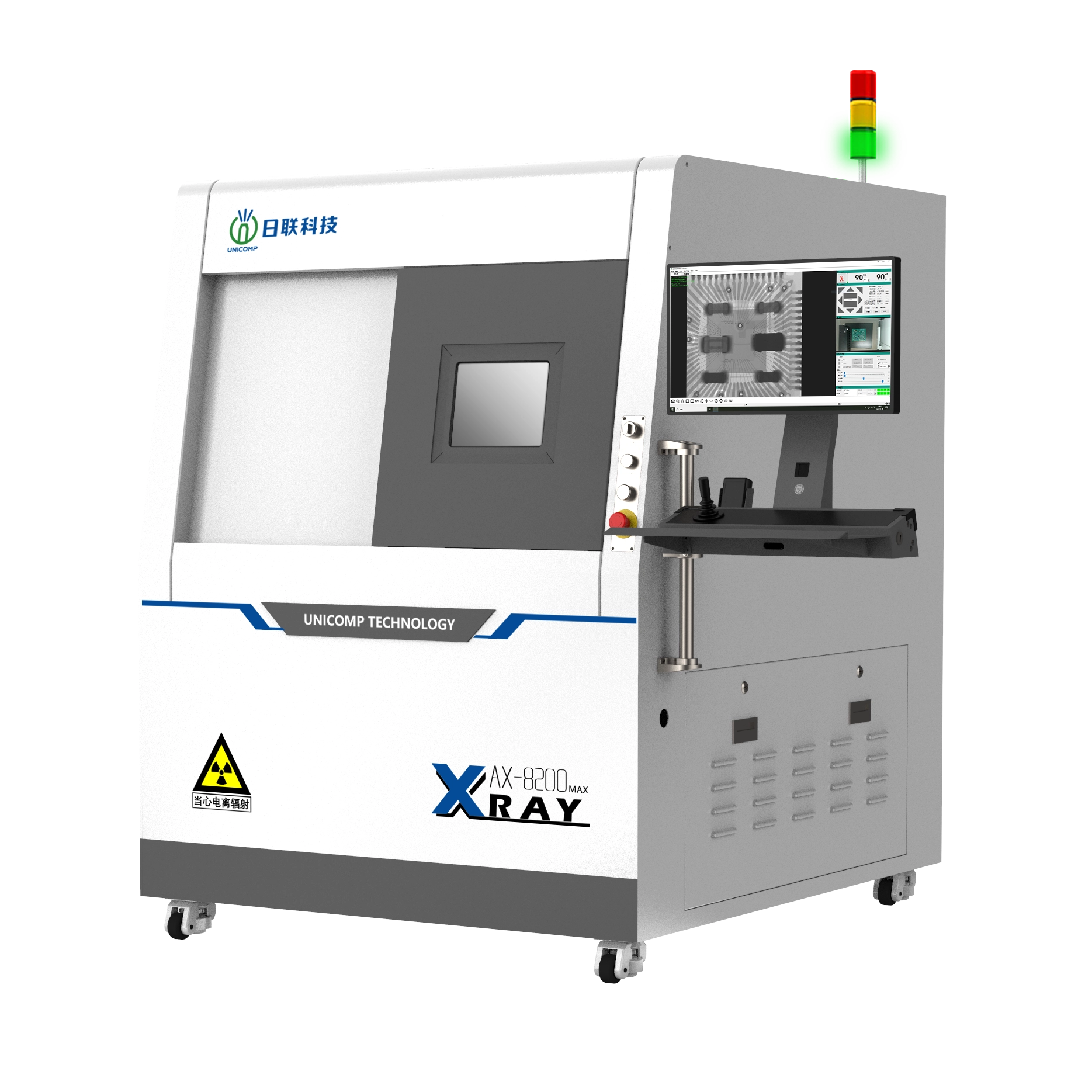

Ax8200max
UNICOMP
Aplicado ampliamente para BGA, CSP, chip de flip, LED, fusible, diodo, PCB, semiconductor, industria de baterías, fundición de metal pequeño, módulo de conector electrónico, cables, industria fotovoltaica, etc.
Campos de aplicación
SMT/PCBA
Semiconductor
Baterías de litio
CONDUJO
Fotovoltaico
Funciones y características
1. Tabla de inspección de gran tamaño, láser
Localista para una ubicación precisa

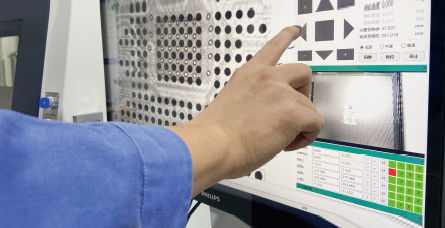

2. 24 '' FHD Interactive Touch LCD LCD
3. Control preciso, programación CNC,
Posicionamiento automático

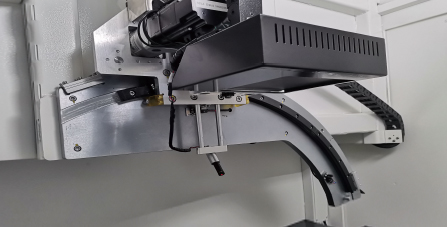

4. FPD 60 ° Inspección de inclinación
5. Sistema de gestión de acceso a las huellas dactilares Monitoreo en tiempo real de la radiación

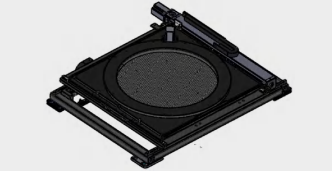

6. Tabla de rotación de la opción 360 °

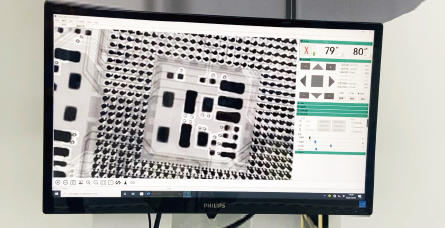

Imagen de inspección
Resumen del sistema | |
Huella | 1280 (W) × 1500 (d) × 1704 (h) mm |
Peso de la máquina | 1450 kg |
Fuente de alimentación | AC 110/220V, 50/60Hz |
Tamaño de embalaje de madera contrachapada | 1750 (w) × 1920 (d) × 2000 (h) mm |
Peso de empaque | 1620 kg |
Consumo de energía | 1.5 kW |
Tubo de rayos X | |
Tipo de tubo | Sellado |
Max. Fuerza | 8W |
Voltaje | 0 ~ 90kV (ajustable) |
Tamaño de mancha de enfoque | 5 μm |
Sistema de imágenes | |
Detector | Detector de panel plano (FPD) |
Tamaño de píxel | 84 μm |
Área de detección efectiva | 129*129 mm |
Rastreo de marco | 30 fps |
Matriz de píxeles | 1536*1536 |
Aumento del sistema | 600x |
Software | |
Medidor automático | BGA Soldadura Voids Automacomeantes y soporte de datos/salida gráfica |
Múltiples herramientas de medición | Apoya la distancia de medición, ángulo, diámetro, polígono, tasa de llenado de PTH, etc. |
Modo CNC | Inspección programable de CNC, operación fácil y fácil de usar |
Pantalla en tiempo real | En tiempo real que muestra los datos de trabajo de voltaje, corriente, ángulo, fecha, etc. |
Navegación | Sistema de posicionamiento de punto objetivo conveniente |
Sistema de control de movimiento | |
Control de movimiento | Joystick, Keypad, Mouse & Touch Panel |
Max. Área de carga/peso | 610*610 mm / 10 kg |
Max. Área de inspección | ф550*550 mm |
Manipulador | 6 eje con x / y / z1 / z2 / t1 / t2 |
PC industrial | |
Monitor | Pantalla LCD de Touch interactivo de 24 '' |
Sistema operativo sistema | Windows 10 64bit |
Disco duro | 1TB |
RAM | 16 GB |
Modelo de CPU | Procesador Intel i7 |
Otras características | |
Puerta abierta | Deslizamiento eléctrico |
Seguridad de rayos X | <1 μSV/H (cumple con todos los estándares internacionales) |
Gestión de la autoridad | Sistema de magnement de acceso de huellas dactilares y admitir acceso de contraseña. |
Operación de seguridad | Interlume electromagnético, luz de advertencia y monitor de fuga de radio en tiempo real |
* Las especificaciones están sujetas a cambios sin previo aviso, todas las marcas comerciales son propiedad del fabricante de sistemas.
