Ampliamente aplicado para BGA, CSP, Flip Chip, LED, fusibles, diodos, PCB, semiconductores, industria de baterías, fundición de metales pequeños, módulos de conectores electrónicos, cables, industria fotovoltaica, etc.
Estado de Disponibilidad: | |
---|---|
AX9100Max
UNICOMP
Ampliamente aplicado para BGA, CSP, Flip Chip, LED, fusible, diodo, PCB, semiconductores, industria de baterías, pequeño. Fundición de metales, Módulo conector electrónico, Cables, Industria fotovoltaica, etc.
Campos de aplicación

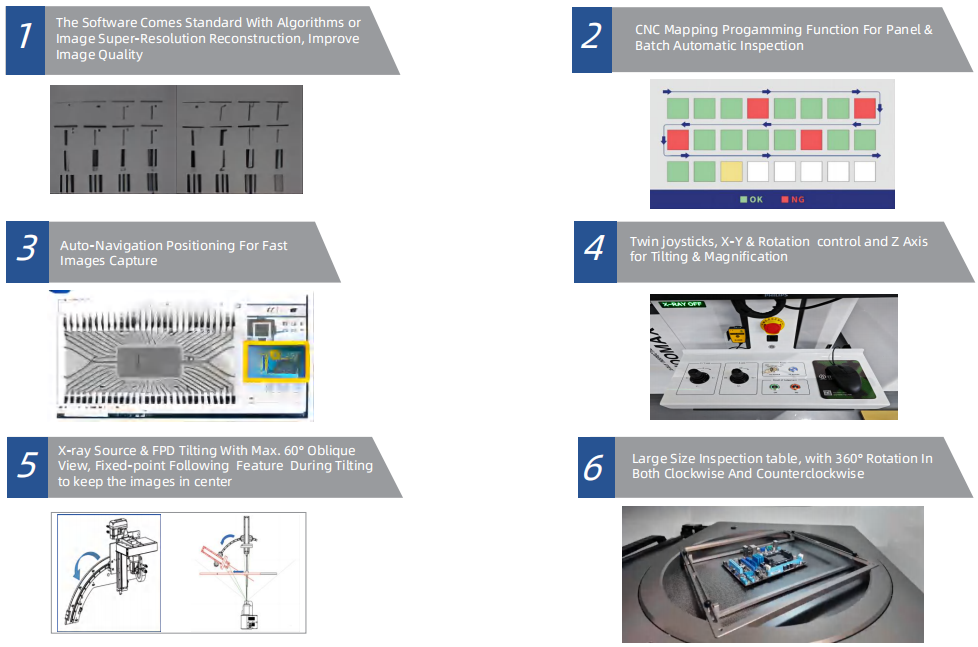

Funciones y características
Imagen de inspección
Resumen del sistema | |
Huella | 1450 (ancho) × 1680 (profundidad) × 1850 (alto) mm |
Peso de la máquina | 2400 kilogramos |
Fuente de alimentación | 220 CA/50 Hz |
Dimensión de embalaje | 1710 (ancho) × 1950 (profundidad) × 1875 (alto) mm |
Peso del embalaje | 2600 kilogramos |
El consumo de energía | 3,5 kilovatios |
Tubo de rayos-x | |
Tipo de tubo Tipo | Sellado tipo |
Máx.Fuerza Producción | 65W |
Voltaje | 0~130kV (Ajustable) |
Tamaño del punto de enfoque | ≤8μm |
Sistema de imágenes | |
Detector | FPD de alta resolución |
Tamaño de píxel | ≤85μm |
Área de detección efectiva | 130*130mm |
Velocidades de fotogramas | 20 fps |
Píxel | 1536*1536 |
Ampliación del sistema | 1600X |
Software | |
Acercar y alejar con un clic | Navegación rápida y automática de la región ROI |
Seguimiento de punto fijo durante la inclinación del FPD | Seguimiento automático de la mesa mientras el eje se inclina por separado |
Algoritmos para la reconstrucción de imágenes con superresolución | Mejore inteligentemente la claridad general de la imagen con un solo clic |
Comparación automática de imágenes | Ajuste inteligentemente el contraste general de la imagen con un solo clic |
Variedad de algoritmos de procesamiento de filtros. | Funciones de preprocesamiento de imágenes de nitidez, mejora, inversión de color y eliminación de ruido |
Sistema de control de movimiento | |
Control de movimiento Método | Doble Palanca de mando, teclado y ratón |
Máx.Tamaño de carga | Ф620mm |
Máx.Tamaño de inspección | 600*450mm |
Inspección de inclinación | Máximo 60° |
Etapa objetiva | Rotación Horizontal 360° |
PC industriales | |
Monitor (doble) | Pantalla 4K HD de 27 ' |
Sistema operativo | ventanas 10 de 64 bits |
Disco duro | 1TB |
RAM | 16G |
modelo de CPU | Procesador Intel i7 |
Otras características | |
Puerta abierta | A mano |
Operación de seguridad | Enclavamiento electromagnético, luz de advertencia y monitor de fugas de radiación en tiempo real |
Gestión de Autoridades | Sistema de gestión de acceso a huellas dactilares y contraseña de soporte Accediendo |
Seguridad de rayos X | <1μSv/h (cumple con todos los estándares internacionales) |
* Las especificaciones están sujetas a cambios sin previo aviso, Todas las marcas comerciales son propiedad del fabricante del sistema.

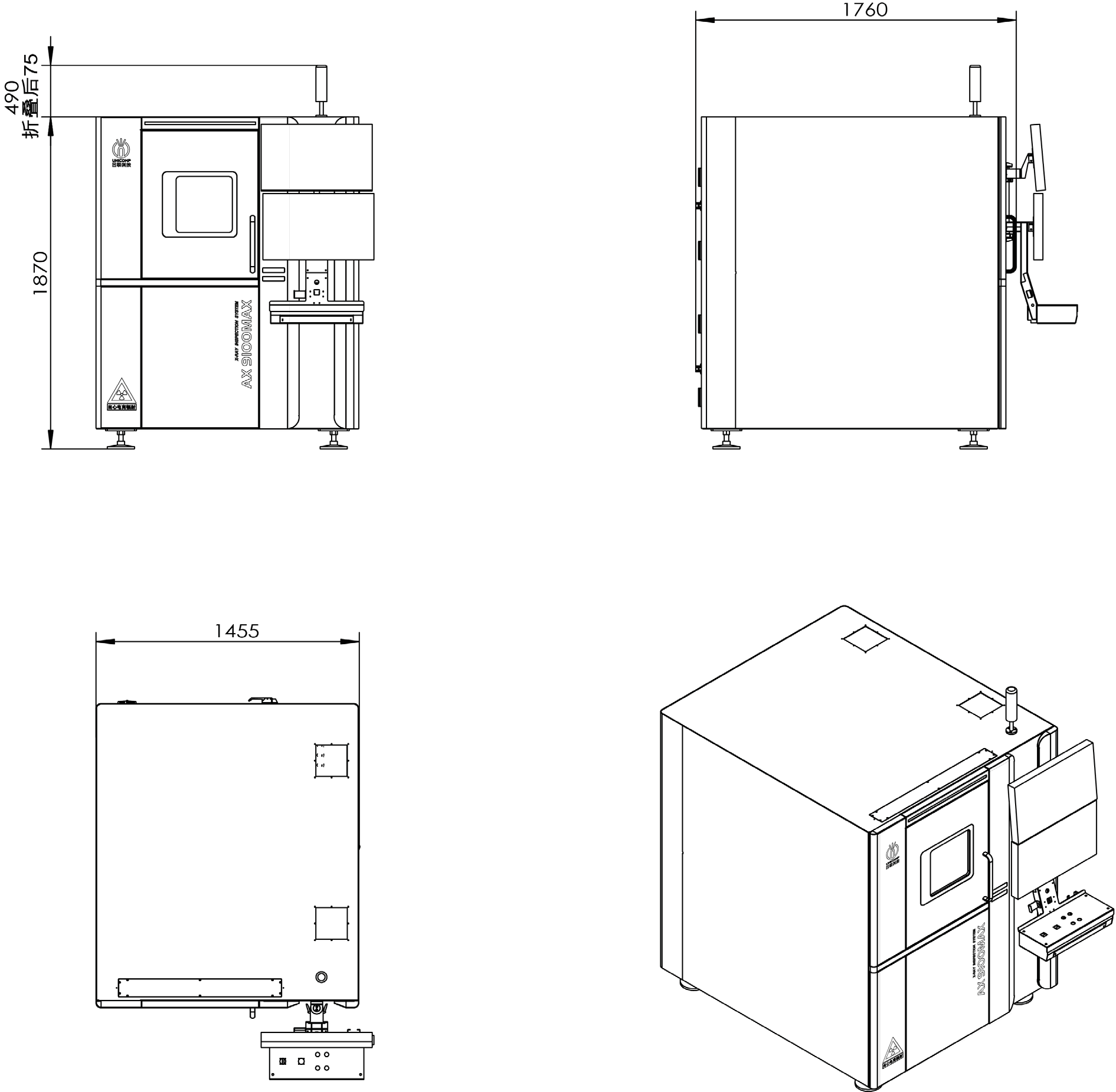

Dimensiones y apariencia
