Todas las máquinas de rayos X fabricadas por Unicomp Technology cumplen con el Reglamento FDA-CDRH CFR 21 1020.40 Subcapítulo J para sistemas de rayos X en gabinete.La norma FDA - CDRH para sistemas de rayos X en gabinete establece que la emisión de radiación no excederá.5millirem a /hr.2'desde cualquier superficie externa. Nuestras máquinas (Fuga <1μSv/h) suelen ser entre 5 y 10 veces inferiores a los estándares internacionales
CX7000
UNICOMP
Campos de aplicación
| Bobinas | Exactitud | Otros componentes | Precisoy |
| 01005 | 99,99% | Transistores | 99,99% |
| 0201 | 99,99% | Graneles | 99,99% |
| 0402 | 99,99% | Paquetes ESD | 99,9% |
| 0603 | 99,99% | Tubus | 100% |
| 0805 | 99,99% | BANDEJA JEDEC | 100% |
| 1206 | 99,99% | Otra resistencia y capacidad | 99,99% |

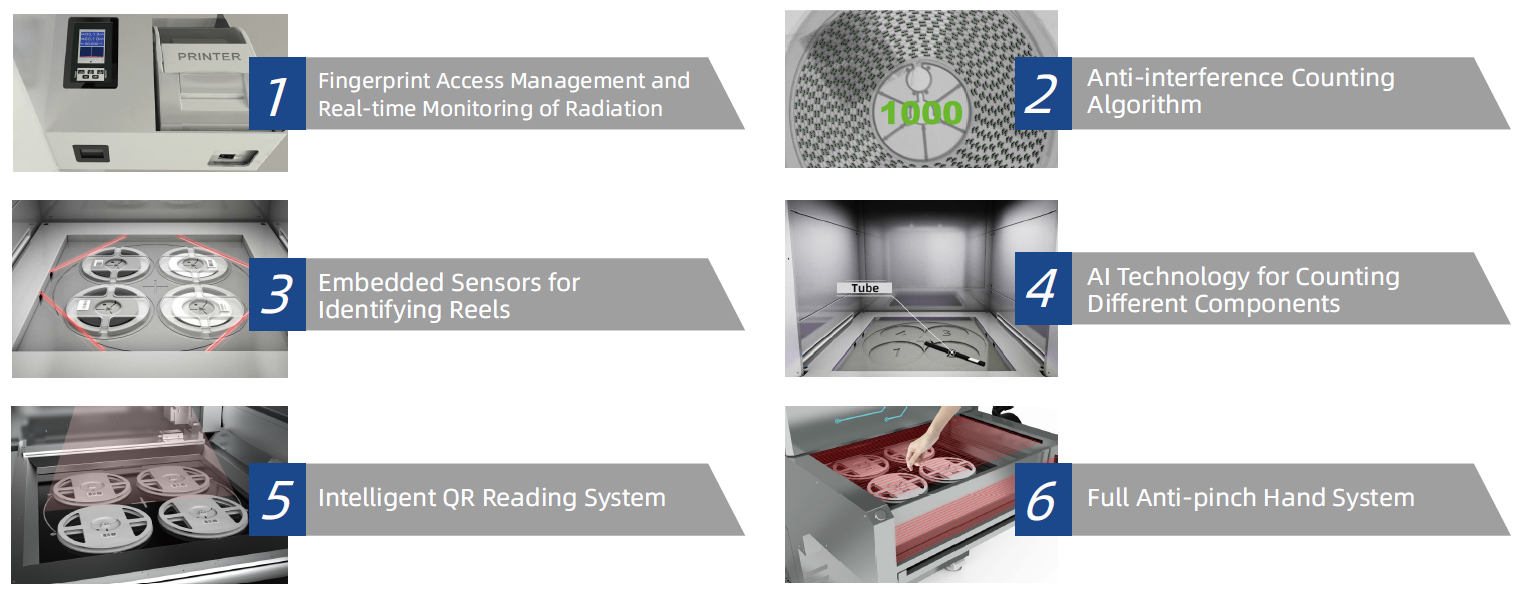

Características

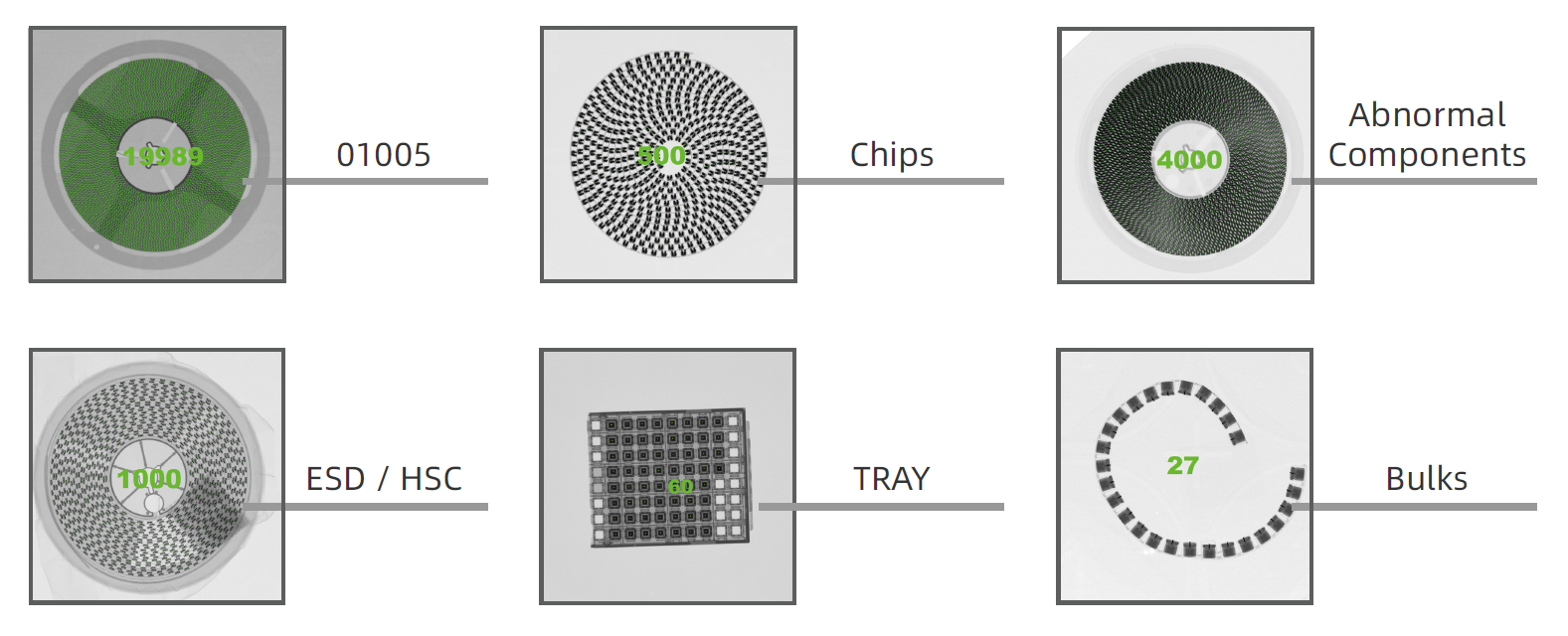

Imágenes de rayos X
Especificaciones técnicas
| Resumen del sistema | |||
| Huella | 800 (ancho) × 800 (profundidad) × 1900 (alto) mm | Tamaño de embalaje de madera contrachapada | 1150 (ancho) × 1110 (profundidad) × 2150 (alto) mm |
| Peso de la máquina | 780 kilogramos | Peso del embalaje | 980 kilogramos |
| Fuente de alimentación | CA 110/220 V, 50/60 Hz | Consumo de energía | Máx. 1,5kW |
| Tubo de rayos X | |||
| Tipo de tubo | Sellado | Actual | Máx. 700 μA |
| Voltaje | 80 kilovoltios | Tamaño del punto de enfoque | 0,03 milímetros |
| Sistema de imágenes | |||
| Detector | Detector de panel plano (FPD) | Tamaño de píxel | 139 micras |
| Área de inspección efectiva | 430*430mm | Velocidades de fotogramas | 2 fps |
| Matriz de píxeles | 3072*3072 píxeles | Conversión de anuncios | 16 bits |
| Capacidad de inspección | PC industriales | ||
| Tamaño de cinta y carrete | 7''-17'' | Monitor | Pantalla LCD FHD de 24'' |
| Altura de escaneo | ≤ 80 mm | Sistema operativo | ventanas 10 de 64 bits |
| Inspección mín. Componente | 01005 | Disco Duro | 256G (SSD) + 1T (disco duro) |
| Precisión de la inspección | 99,99% | RAM | 16GB |
| Velocidad de inspección | ＜10s/cinta y carrete (7''-17'') ＜10s (cinta y carrete de 7''*4) | Modelo de procesador | Procesador Intel i7 |
| Conexión de soporte con sistema de almacenamiento inteligente MES, ERP y WMS. | |||
| Otras características | |||
| puerta abierta | Puerta automática, antipellizco | Método de alimentación | Manual |
| Monitoreo de radiación | Protección de seguridad, en tiempo real Monitoreo de la radiación | Seguridad de rayos X | ≤0,5μSv/h (Cumple con todos los estándares internacionales) |
| Accesorios | Escáner de código de barras, Impresora, Portátil Medidor de radiación, huella digital Reconocimiento | Gestión de Autoridades | Sistema de gestión de acceso a huellas dactilares y acceso mediante contraseña de soporte. |
Dimensiones y apariencia
