Todas las máquinas de rayos X fabricadas por Unicomp Technology cumplen con el Reglamento FDA-CDRH CFR 21 1020.40 Subcapítulo J para sistemas de rayos X en gabinete. La norma FDA - CDRH para sistemas de rayos X en gabinete establece que la emisión de radiación no excederá. 5millirem a /hr.2'desde cualquier superficie externa. Nuestras máquinas (Fuga <1μSv/h) suelen ser entre 5 y 10 veces inferiores a los estándares internacionales
Cx7000l
UNICOMP
Campos de aplicación
| Bobinas | Exactitud | Otros componentes | Exactitud |
| 01005 | 99,99% | Transistores | 99,99% |
| 0201 | 99,99% | Graneles | 99,99% |
| 0402 | 99,99% | Paquetes ESD | 99,9% |
| 0603 | 99,99% | Tubus | 100% |
| 0805 | 99,99% | BANDEJA JEDEC | 1 % |
| 1206 | 99,99% | Otra resistencia y capacidad | 99,99% |
Características
Imágenes de rayos X
Especificaciones técnicas
| Resumen del sistema | |||
| Huella | 870 (ancho) × 1410 (profundidad) × 1960 (alto) mm | Tamaño de embalaje de madera contrachapada | 1050 (ancho) × 1650 (profundidad) × 2200 (alto) mm |
| Peso de la máquina | 740 kilogramos | Peso de empaque | 920 kilogramos |
| Fuente de alimentación | 220V±10%, 50/60Hz 3A | Consumo de energía | 700W |
| Tubo de rayos X | |||
| Tipo de tubo | Sellado | Actual | 1mA |
| Voltaje | 80kV | Tamaño de mancha de enfoque | 0,05 milímetros |
| Sistema de imágenes | |||
| Detector | Detector de panel plano (FPD) | Tamaño de píxel | 140 micras |
| Área de inspección efectiva | 430*430mm | Rastreo de marco | 2 fps |
| Matriz de píxeles | 3072*3072 píxeles | Conversión de anuncios | 16 bits |
| Capacidad de inspección | PC industrial | ||
| Tamaño de cinta y carrete | 7''-17'' | Monitor | Pantalla LCD FHD de 27'' |
| Altura de escaneo | ≤ 80 mm | Sistema operativo sistema | ventanas 11 de 64 bits |
| Inspección mín. Componente | 01005 | Disco Duro | 512G (SSD) + 1T (disco duro) |
| Precisión de la inspección | ≥ 99,99% | RAM | 16GB |
| Velocidad de inspección | ＜ 10s/cinta y carrete (7''-17'') ＜ 10s (cinta y carrete de 7''*4) | Modelo de procesador | Procesador Intel i7 |
Conexión de soporte con MES, Sistema de Almacenamiento Inteligente ERP y WMS. | |||
| Otras características | |||
| Puerta abierta | Puerta automática, antipellizco | Método de alimentación | Manual |
| Accesorios | Lector de cámara de código de barras integrado, sanner de código de barras de mano | Seguridad de rayos X | ≤1μSv/h (Cumple con todos los estándares internacionales) |
| Monitoreo de radiación | Protección de seguridad, monitoreo de radiación en tiempo real | Gestión de la autoridad | Sistema de gestión de acceso a huellas dactilares y acceso mediante contraseña de soporte. |
* Las especificaciones están sujetas a cambios sin previo aviso. Todas las marcas comerciales son propiedad del fabricante del sistema.

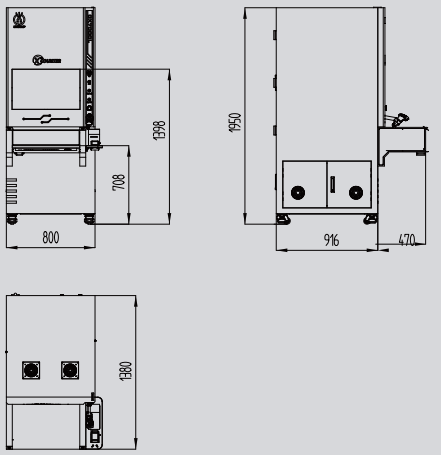

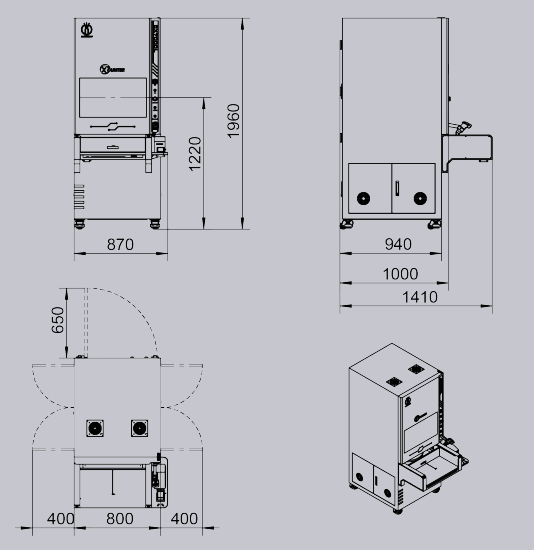

Dimensiones y apariencia
