LX2000-130KV
Unicomp
Ampliamente aplicado para BGA, CSP, Flip Chip, LED, fusibles, diodos, PCB, semiconductores, industria de baterías, fundición de metales pequeños y conectores electrónicos. Módulo, Cables, Componentes Aeroespaciales, Industria Fotovoltaica, etc.

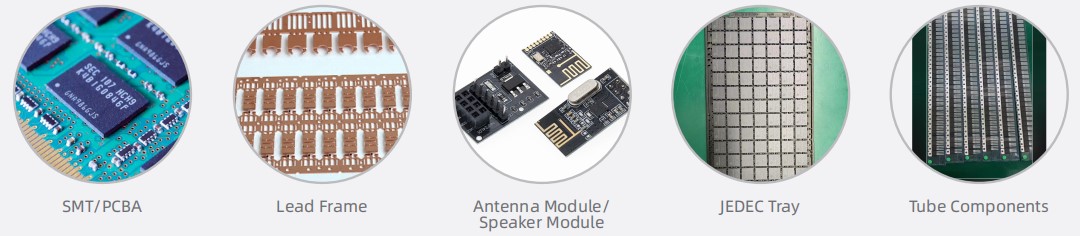

Campos de aplicación

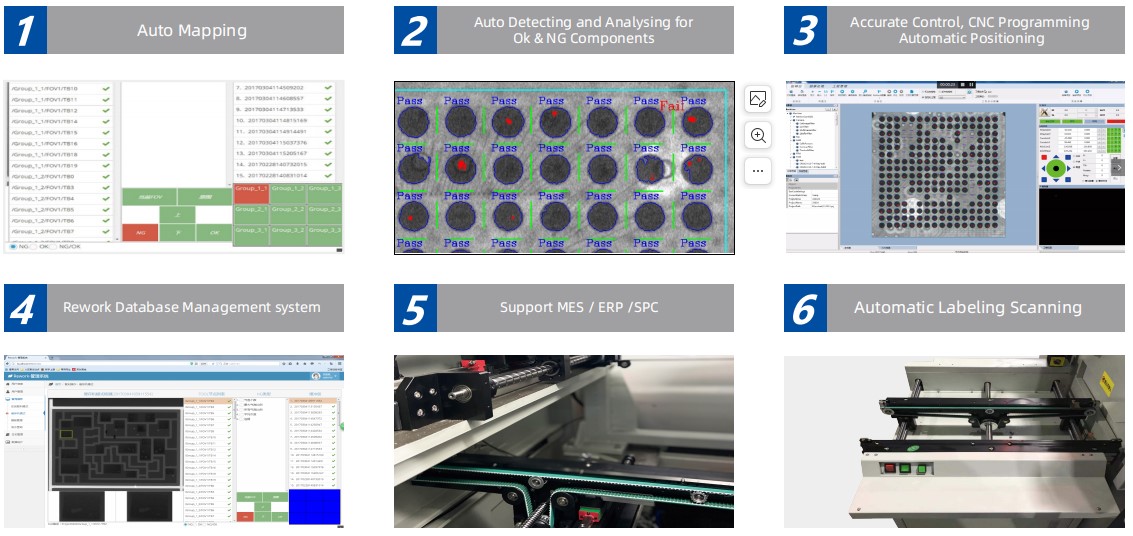

Funciones y características

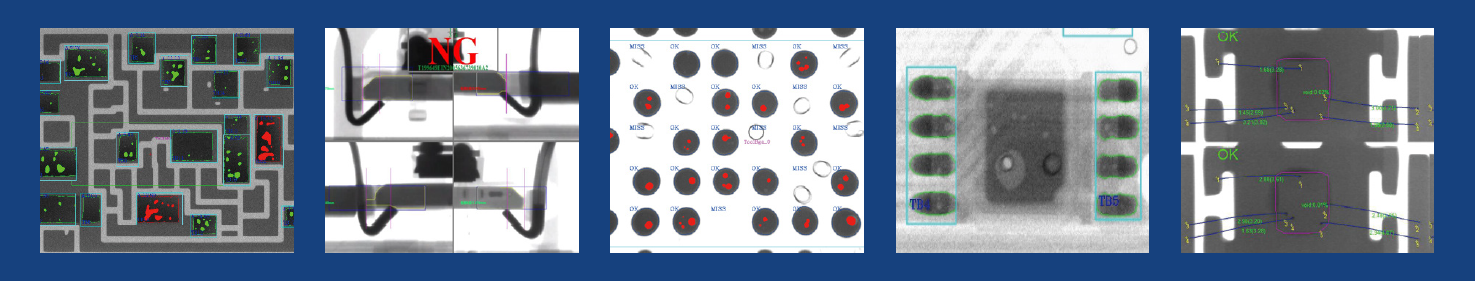

Imágenes de inspección
Resumen del sistema | |
Huella | 2595 (ancho) × 1392 (profundidad) × 1992 (alto) mm |
Peso de la máquina | 1900 kg (Rayos X) / 700 kg (Transportador) |
Fuente de alimentación | CA 110~220 V, 50/60 Hz |
Tamaño del embalaje de madera contrachapada | 180 (ancho) × 170 (profundidad) × 190 (alto) cm (rayos X) 150(W)×105(D)×120(H)cm (Transportador) |
Peso del embalaje | 2000kg (Rayos X) / 800kg (Transportador) |
El consumo de energía | 3,5 kilovatios |
Tubo de rayos-x | |
Tipo de tubo | Sellado |
Máx.Fuerza | 40W |
Voltaje | 0~130kV (Ajustable) |
Tamaño del punto de enfoque | < 7 μm |
Sistema de imágenes | |
Detector | Detector de panel plano (FPD) |
Tamaño de píxel | 85 μm |
Detección efectiva Área | 130*130mm |
Velocidades de fotogramas | 20 fps |
Matriz de píxeles | 1536*1536 |
Ampliación del sistema | 200X |
Software | |
Medición automática | Inspección y análisis automáticos de componentes Ok y NG |
Modo CNC | Inspección programable CNC, fácil operación y fácil de usar |
Rehacer | Soporte para el sistema de gestión de bases de datos de retrabajo |
Conección de datos | Soporta sistema MES/ERP/SPC |
Navegación | Práctico sistema de posicionamiento del punto objetivo |
Sistema de control de movimiento | |
Control de movimiento | Joystick, teclado, mouse y panel táctil (PLC) |
Ancho de túnel ajustable | 80~350 mm |
Máx.Muestra de inspección | 400*350mm/10kg |
| Mín.Muestra de inspección | 100*80mm |
| Manipulador | Sistema automático en línea |
PC industriales | |
Monitor | Pantalla LCD FHD de 22'' |
Sistema operativo | ventanas 10 de 64 bits |
Disco duro | 1TB |
RAM | 8GB |
modelo de CPU | Procesador Intel i7 |
Otras características | |
El ahorro de energía | Apagado automático de rayos X cuando no funciona durante más de 5 minutos |
Operación de seguridad | Enclavamiento electromagnético y luz de advertencia |
Gestión de Autoridades | Gestión de contraseñas |
Seguridad de rayos X | <1μSv/h (cumple con todos los estándares internacionales) |
* Las especificaciones están sujetas a cambios sin previo aviso. Todas las marcas comerciales son propiedad del fabricante del sistema.

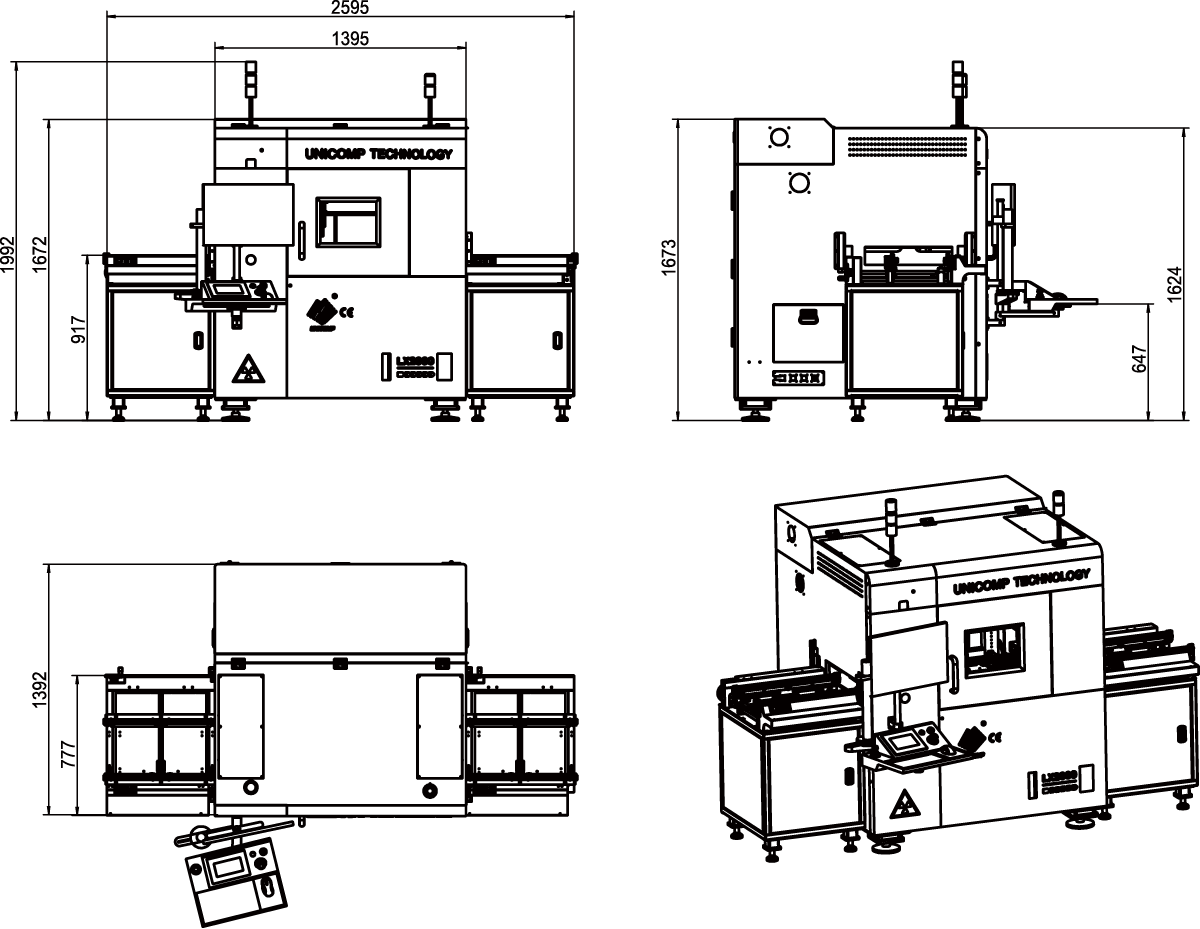

Dimensiones y apariencia
