AX8300MAX
UNICOMP

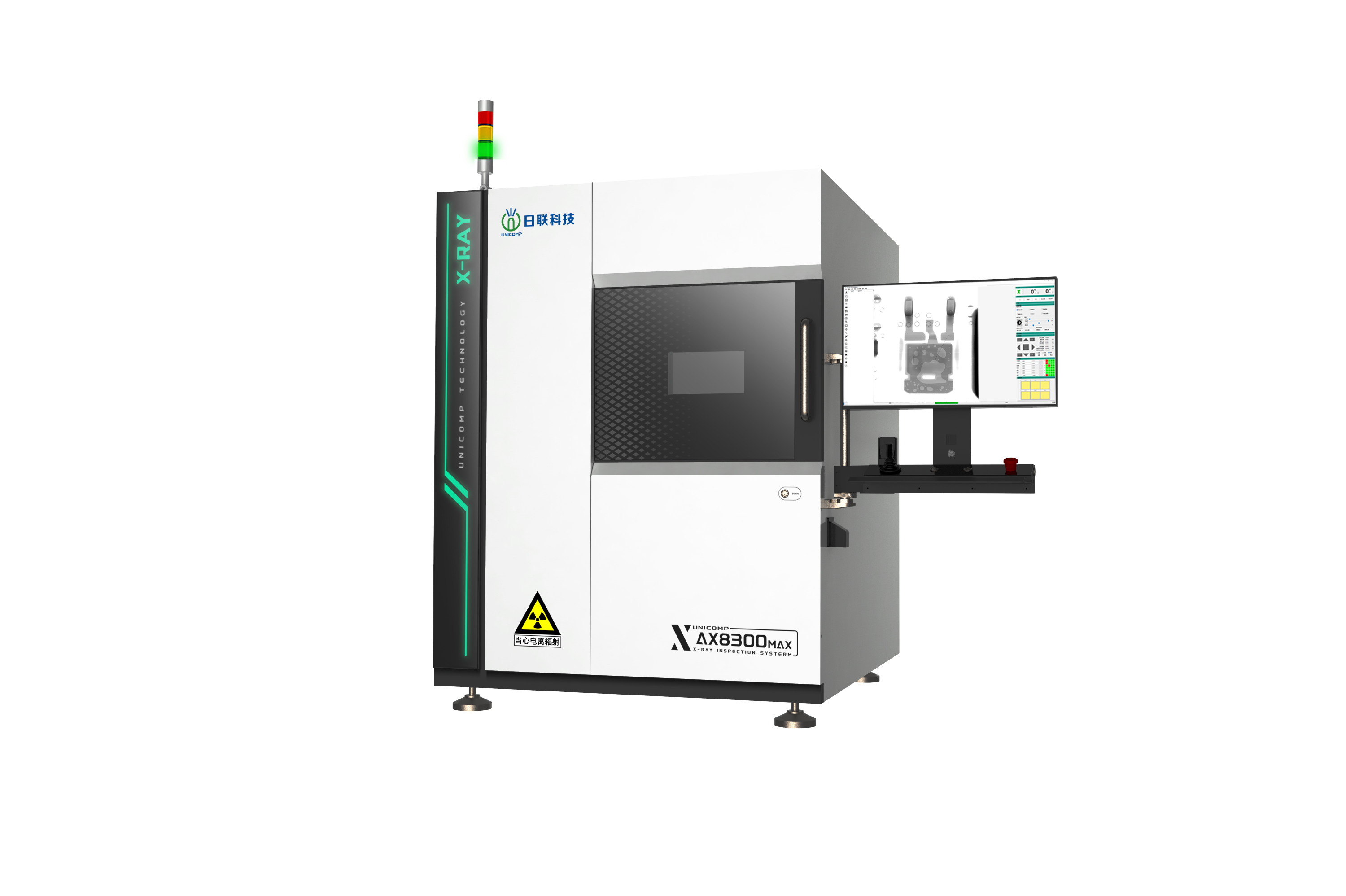

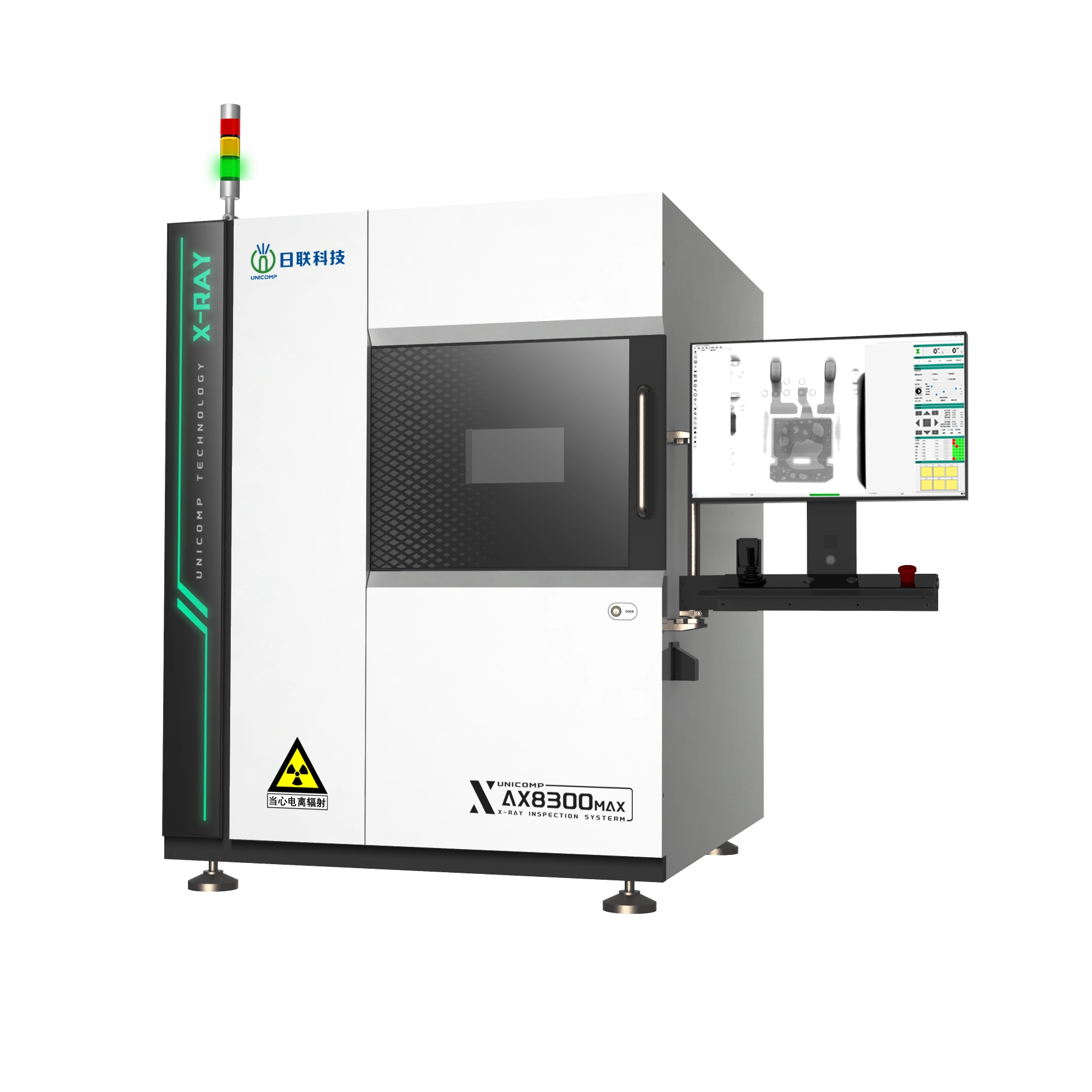

Equipo de inspección por rayos X AX8300MAX
| Resumen del sistema | |
| Huella | 1280 (ancho) × 1500 (profundidad) × 1700 (alto) mm |
| Peso de la máquina | 1525 kilogramos |
| Fuente de alimentación | 220V±10%, 50/60Hz |
| Consumo de energía | 900W |
| Tubo de rayos X | |
| Tipo de tubo | Sellado |
| Max. Fuerza | 25W |
| Voltaje | 110kV |
| Tamaño de mancha de enfoque | 5 μm |
| Sistema de imágenes | |
| Detector | Detector de panel plano |
| Tamaño de píxel | 84 μm |
| Área de detección efectiva | 129*129 mm |
| Rastreo de marco | Máximo 30 fps |
| Matriz de píxeles | 1536*1536[píxeles] |
| Ampliación geométrica | 47,7X |
| Sistema de control de movimiento | |
| Control de movimiento | Joystick, teclado y ratón |
| Tamaño máximo de carga útil | φ545mm |
| Tamaño máximo de detección | φ545mm |
| Vistas oblicuas | Máx. ±60° |
| Mesa | Rotación horizontal 360° |
| PC industrial | |
| Monitor | Pantalla HD 4K de 27'' |
| Sistema operativo sistema | ventanas 11 de 64 bits |
| Disco duro | 1TB |
| RAM | 16 GB |
| Modelo de CPU | Procesador Intel i7 |
| Otras características | |
| Ahorro de energía | Auto-apago de rayos X cuando no tiene trabajo de más de 5 minutos |
| Operación de seguridad | Enclavamiento electromagnético y luz de advertencia |
| Diseño portátil | Montado con ruedas en la parte inferior de la máquina |
| Seguridad de rayos X | <1 μSV/H (cumple con todos los estándares internacionales) |
| * Las especificaciones están sujetas a cambios sin previo aviso, todas las marcas comerciales son propiedad del fabricante de sistemas. | |
Solicitud
Detección de defectos de junta de soldadura de pieza polar de batería de litio,
Detección de cajas enrolladas de baterías de litio,
BGA, CSP, LED, Flip Chip, Semiconductor,
Industria de baterías, fundición de metales pequeños,
módulo conector electrónico,
Componentes aeroespaciales, industria fotovoltaica,
Otras Industrias Especiales.
Características
●Mesa de inspección de gran tamaño, localizador láser para una ubicación precisa
●Tabla de vistas oblicuas de ±60°
●Función pseudo 3D
●Programación CNC, medición automática de huecos BGA, los resultados se pueden exportar
●Marcar gráficos irregulares
●Enclavamiento electromagnético de seguridad

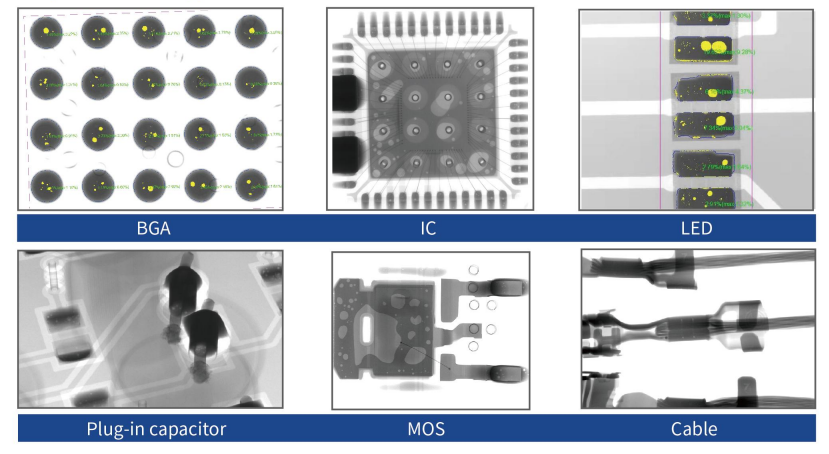

Imágenes de rayos X

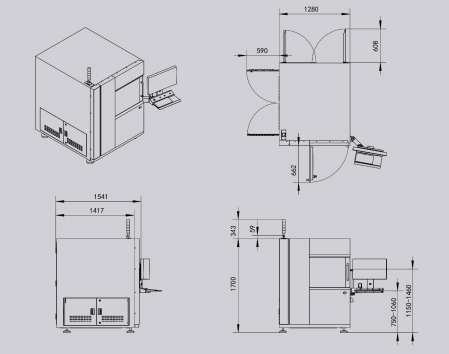

Dimensiones y apariencia
