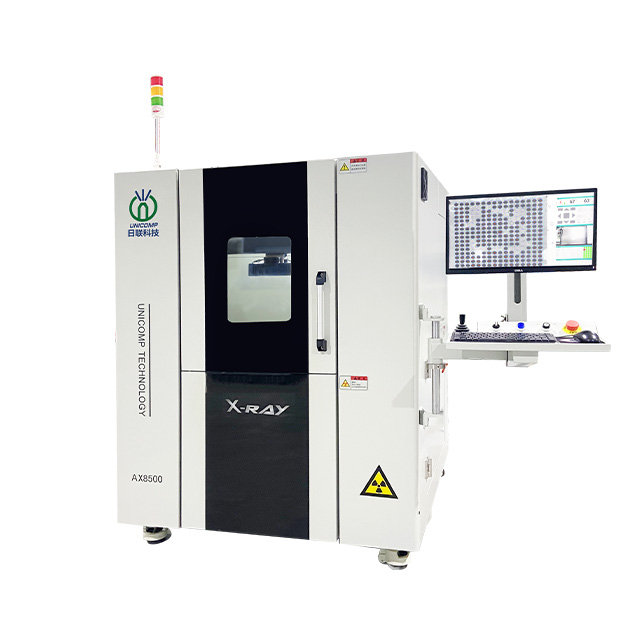

AX8500
UNICOMP
Ampliamente aplicado para BGA, CSP, Flip Chip, LED, fusible, diodo, PCB, semiconductores, industria de baterías, pequeño. Fundición de metales, Módulo conector electrónico, Cables, Industria fotovoltaica, etc.
Campos de aplicación
SMT/PCBA
Semiconductor
Baterías de litio
CONDUJO
fotovoltaica

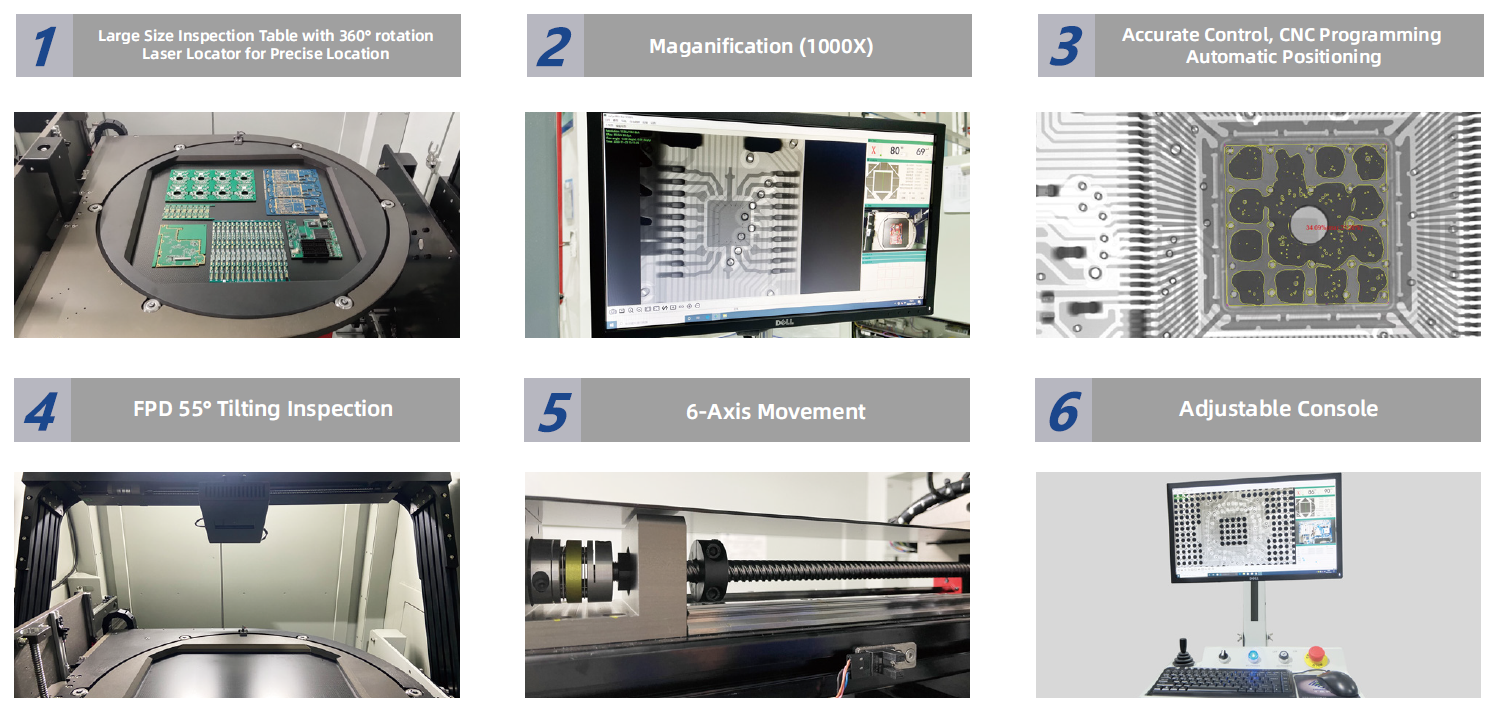

Funciones y características

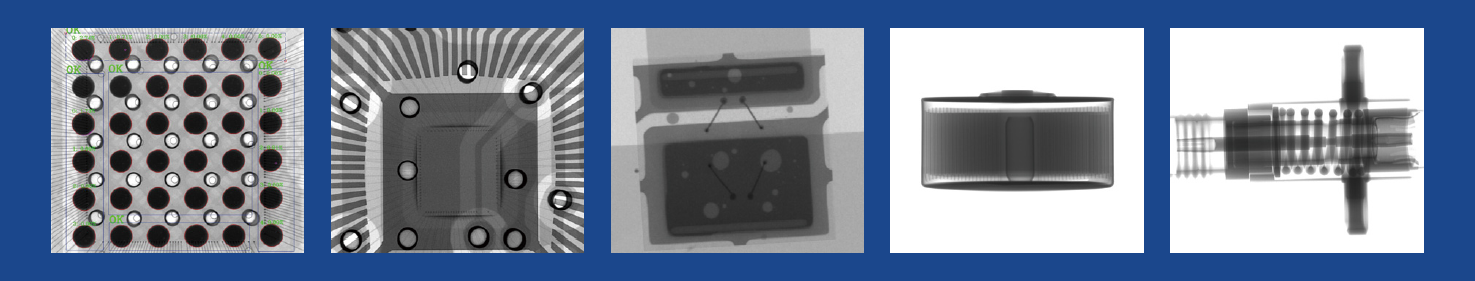

Imagen de inspección
| Resumen del sistema | |
| Huella | 1370 (ancho) × 1300 (profundidad) × 1700 (alto) mm |
| Peso de la máquina | 1670 kilogramos |
| Fuente de alimentación | CA 110~220 V, 50/60 Hz |
| Tamaño del embalaje de madera contrachapada | 1750 (ancho) × 1500 (profundidad) × 2000 (alto) mm |
| Peso del embalaje | 1920 kilogramos |
| El consumo de energía | 2,0 kilovatios |
| Tubo de rayos-x | |
| Tipo de tubo | Sellado |
| Máx.Fuerza | 25W |
| Voltaje | 0~110kV (Ajustable) |
| Tamaño del punto de enfoque | 5 μm |
| Sistema de imágenes | |
| Detector | Detector de panel plano (FPD) |
| Tamaño de píxel | 85 μm |
| Área de detección efectiva | 130*130mm |
| Velocidades de fotogramas | 20 fps |
| Matriz de píxeles | 1536*1536 |
| Ampliación del sistema | 1000X |
| Software | |
| Medición automática | Huecos de soldadura BGA Medición automática y datos de soporte/salida gráfica |
| Múltiples herramientas de medición | Admite medición de distancia, ángulo, diámetro, polígono, tasa de llenado de PTH, etc. |
| Modo CNC | Inspección programable CNC, fácil operación y fácil de usar |
| Visualización en tiempo real | Visualización en tiempo real de los datos de trabajo de voltaje, corriente, ángulo, fecha, etc. |
| Navegación | Práctico sistema de posicionamiento del punto objetivo |
| Sistema de control de movimiento | |
| Control de movimiento | Palanca de mando, teclado y ratón |
| Máx.Área de carga/Peso | Ф570mm / 10kg |
| Máx.Área de inspección | 450*450mm |
| Vistas oblicuas | Máx.Filtrado de 55° (FPD) / Rotación de 360° (Mesa) |
| Manipulador | 6 ejes con X1 / X2 / Y / Z1 / T (55°) /R (360°) |
| PC industriales | |
| Monitor | Pantalla LCD FHD de 21,5'' |
| Sistema operativo | ventanas 10 de 64 bits |
| Disco duro | 1TB |
| RAM | 8GB |
| modelo de CPU | Procesador Intel i7 |
| Otras características | |
| El ahorro de energía | Apagado automático de rayos X cuando no funciona durante más de 5 minutos |
| Operación de seguridad | Enclavamiento electromagnético y luz de advertencia |
| Gestión de Autoridades | Gestión de contraseñas |
| Seguridad de rayos X | <1μSv/h (cumple con todos los estándares internacionales) |
| * Las especificaciones están sujetas a cambios sin previo aviso. Todas las marcas comerciales son propiedad del fabricante del sistema. | |

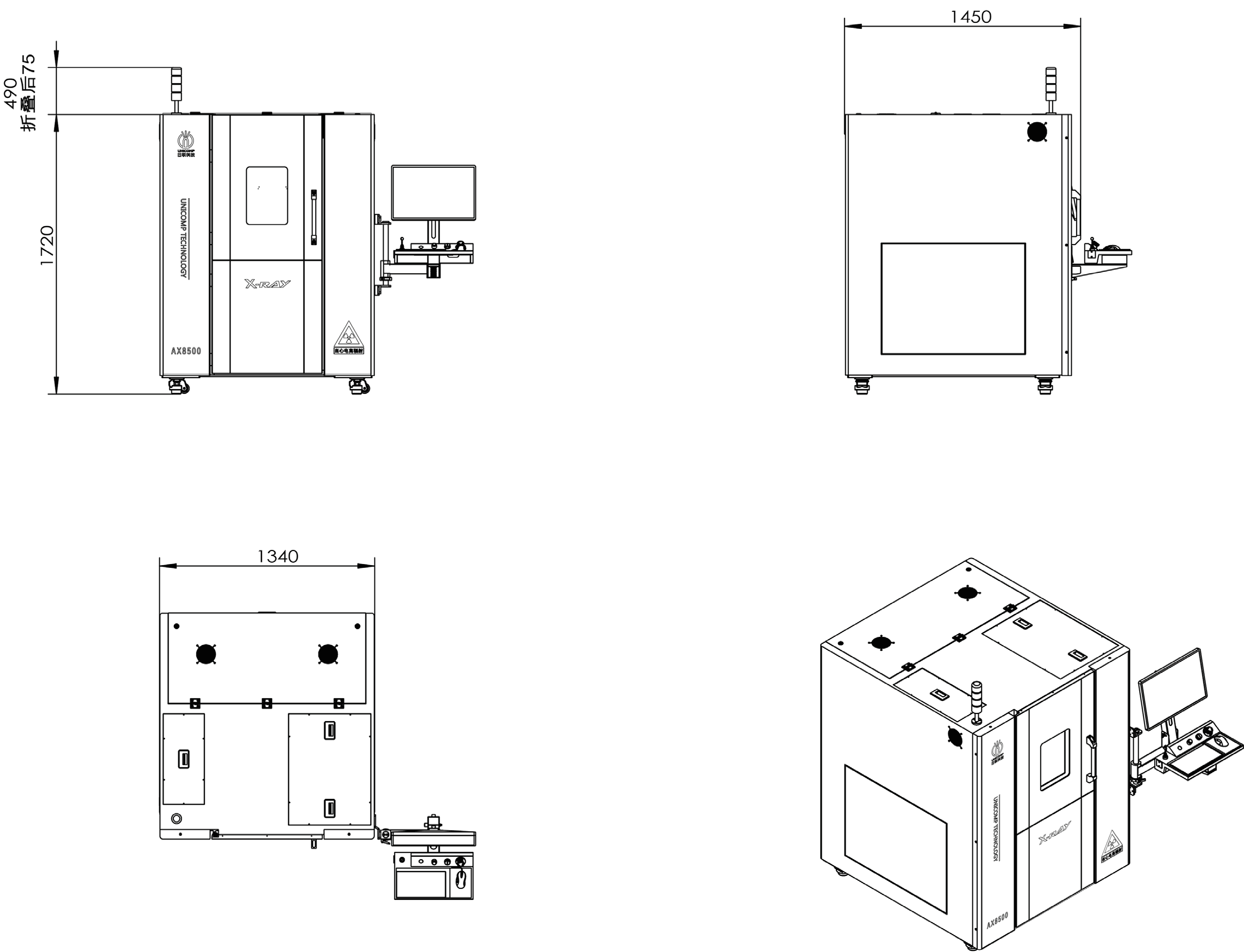

Dimensiones y apariencia
