| Lugar de origen: | Porcelana |
| Nombre de la marca: | Unicomp |
| Certificación: | CE, FDA |
| Número de modelo: | Ax8200 |
| Tiempo de espera: | 30 dias |

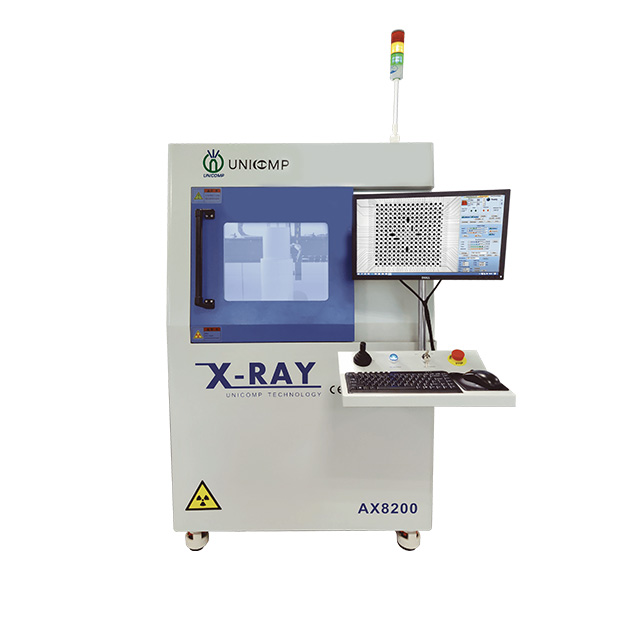

AX8200
UNICOMP
Ampliamente aplicado para BGA, CSP, chip de flip, LED, fusible, diodo, PCB, semiconductor, industria de baterías, pequeño Fundición de metal, módulo de conector electrónico, cables, industria fotovoltaica, etc.
Campos de aplicación
SMT/PCBA
Semiconductor
Baterías de litio
DIRIGIÓ
Fotovoltaico
Funciones y características

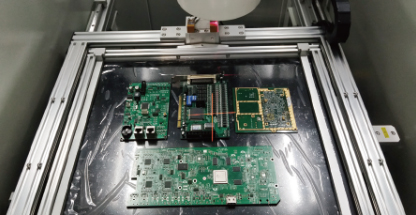

1. Tabla de inspección de gran tamaño, láser
Localizador para una ubicación precisa

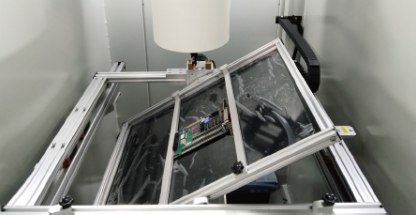

2. ± 60 ° Tabla de vistas oblicuas

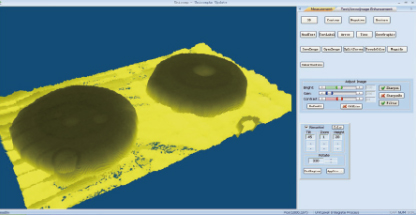

3. Función 3D analógica

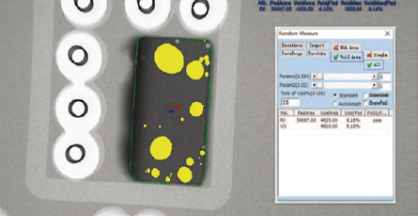

4. Programación CNC, Voides BGA automáticos Medición,
Los resultados se pueden exportar
5. Marque gráficos irregulares

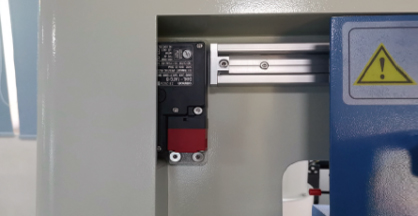

6. Interlavamiento electromagnético de seguridad

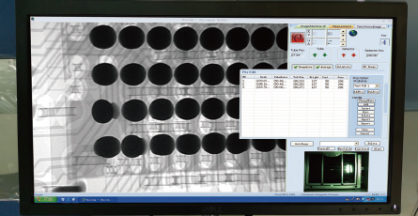

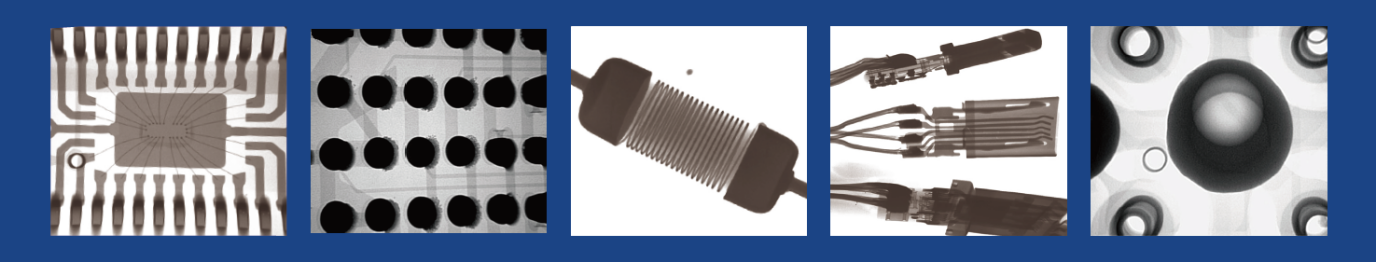

Imagen de inspección
Resumen del sistema | |
Huella | 1080 (w) × 1180 (d) × 1730 (h) mm |
Peso de la máquina | 1050 kg |
Fuente de alimentación | AC 110 ~ 220V, 50/60Hz |
Tamaño de embalaje de madera contrachapada | 1500 (W) × 1300 (d) × 1950 (h) mm |
Peso de empaque | 1160 kg |
El consumo de energía | 1.0 kW |
Tubo de rayos-x | |
Tipo de tubo | Sellado |
Max. Energía | 8W |
Voltaje | 0 ~ 90kV (ajustable) |
Tamaño de mancha de enfoque | 5 μm |
Sistema de imágenes | |
Detector | Detector de panel plano (opción 4 '' I.I. Detector) |
Tamaño de píxel | 85 μm |
Área de detección efectiva | 130*130 mm |
Rastreo de marco | 20 fps |
Matriz de píxeles | 1536*1536 |
Aumento del sistema | 600x |
Software | |
Medidor automático | BGA Soldader Voids Automacomeantes y soporte de datos/salida gráfica |
Múltiples herramientas de medición | Apoya la distancia de medición, ángulo, diámetro, polígono, tasa de llenado de PTH, etc. |
Modo CNC | Inspección programable de CNC, operación fácil y fácil de usar |
Pantalla en tiempo real | En tiempo real que muestra los datos de trabajo de voltaje, corriente, ángulo, fecha, etc. |
Navegación | Locador láser para una ubicación precisa |
Sistema de control de movimiento | |
Control de movimiento | Joystick, teclado y ratón |
Max. Área de carga/peso | 510*420 mm / 10 kg |
Max. Área de inspección | 435*385 mm |
Vistas oblicuas | Max. ± 60 ° |
Manipulador | 5 eje con x / y / z1 / z2 / t |
PC industrial | |
Monitor | 22 '' FHD LCD Pantalla |
Sistema operativo sistema | Windows 10 64bit |
Disco duro | 1TB |
RAM | 8GB |
Modelo de CPU | Procesador Intel i7 |
Otras características | |
El ahorro de energía | Auto-apago de rayos X cuando no funciona durante 5 minutos |
Operación de seguridad | Enclavamiento electromagnético y luz de advertencia |
Diseño portátil | Montado con ruedas en la máquina de la máquina |
Seguridad de rayos X | <1 μSV/H (cumple con todos los estándares internacionales) |
*Las especificaciones están sujetas a cambios sin previo aviso, todas las marcas comerciales son propiedad del fabricante del sistema.

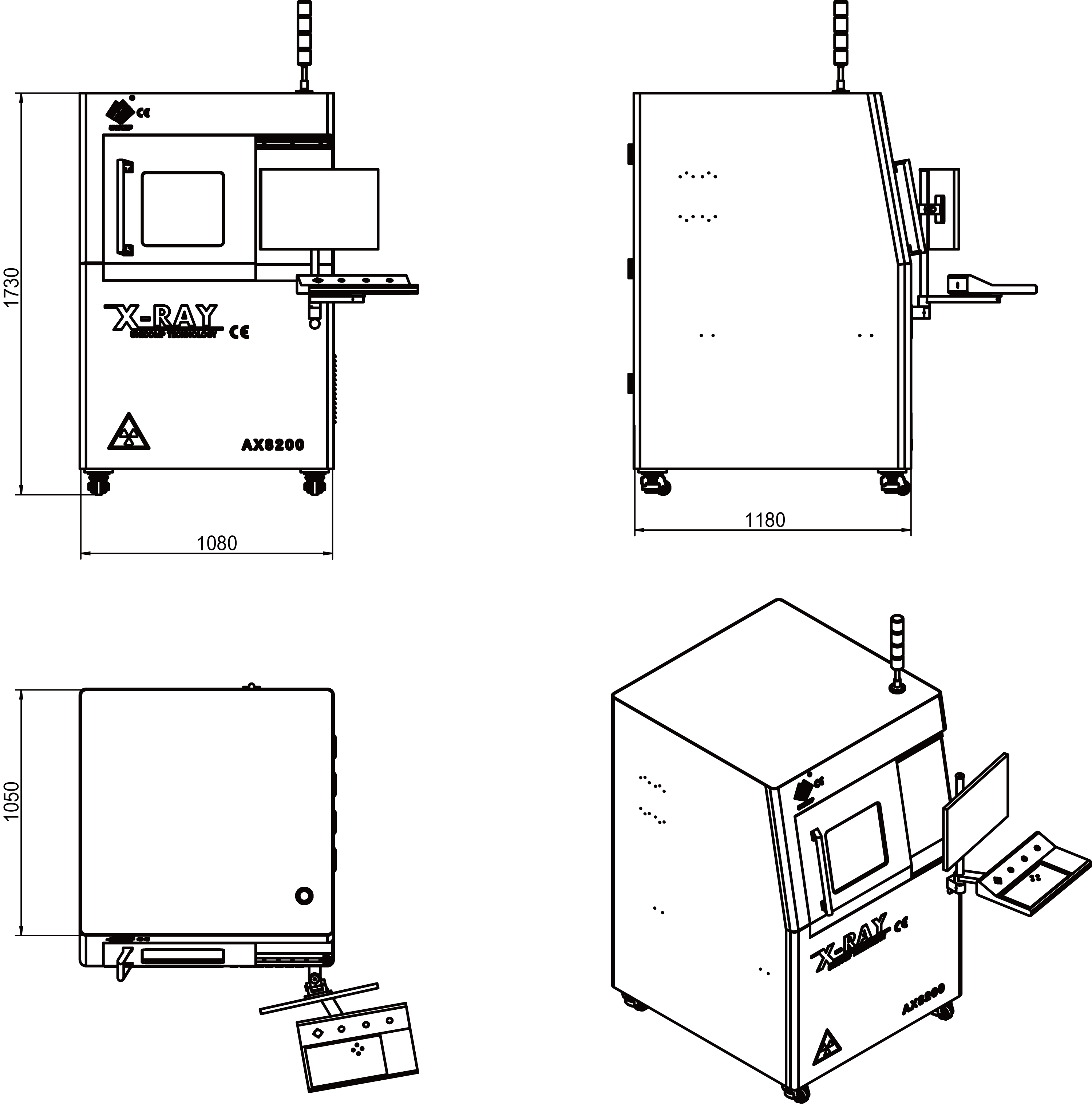

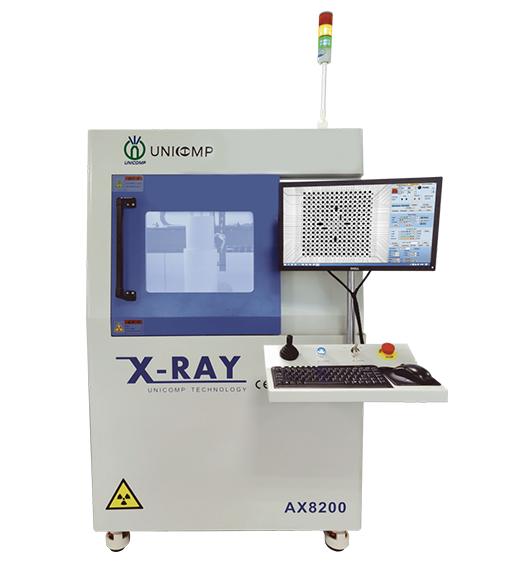

Dimensiones y apariencia
