Ampliamente aplicado para BGA, CSP, chip de flip chip, LED, fusible, diodo, PCB, semiconductor, industria de la batería, fundición de metales pequeños, módulo de conector electrónico, cables, industria fotovoltaica, etc.
Campos de aplicación
Smt / pcba
Marco del plomo
Módulo de antena / módulo de altavoz
DIRIGIÓ
Módulo eléctrico
Funciones y características
1. Mapeo automático

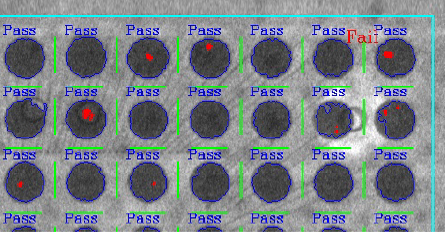

2. Detección automática y analizando para componentes OK & NG)

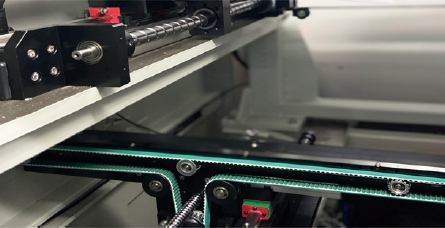

3. Control preciso, posicionamiento automático de programación CNC

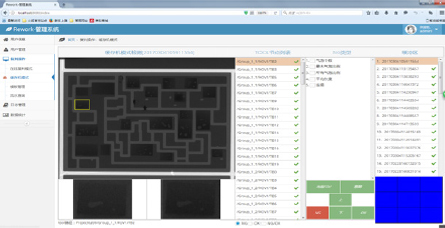

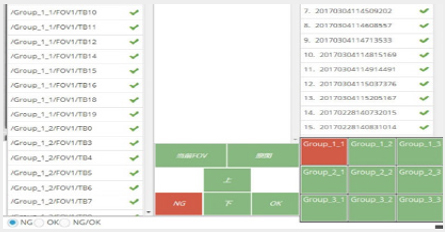

4. Sistema de gestión de bases de datos de reabastecimiento.
5. Soporte MES / ERP / SPC
6. Etiquetado automático de escaneo

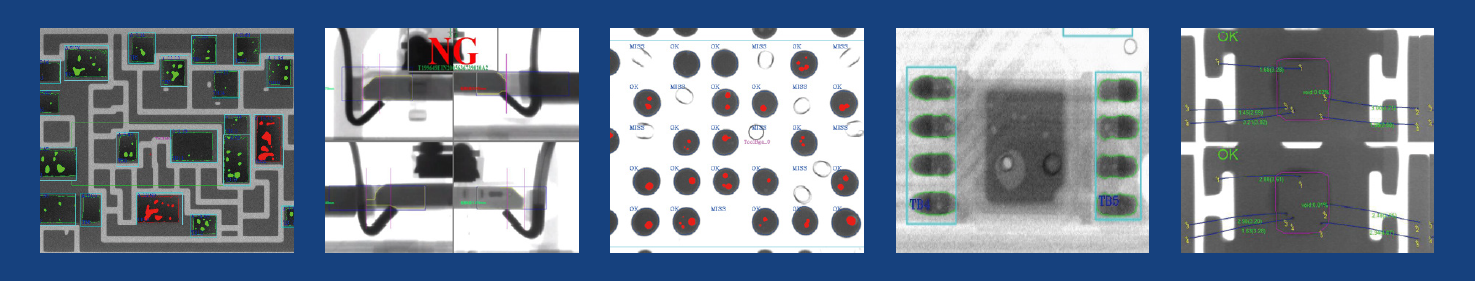

Imagen de inspección

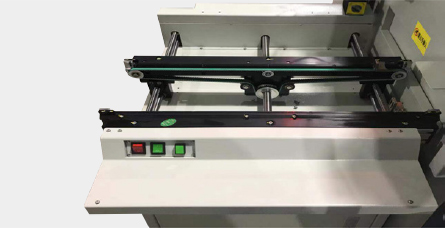

Resumen del sistema | |
Huella | 2595 (W) × 1392 (D) × 1992 (H) mm |
Peso de la máquina | 1900 kg (rayos X) / 700kg (transportador) |
Fuente de alimentación | AC 110 ~ 220V, 50/60Hz |
Tamaño del embalaje de madera contrachapada | 180 (W) × 170 (d) × 190 (h) cm (rayos X) 150 (w) × 105 (d) × 120 (h) cm (transportador) |
Peso de embalaje | 2000kg (radiografía) / 800kg (transportador) |
El consumo de energía | 3.5 kW |
Tubo de rayos-x | |
Tipo de tubo | Sellado |
Max. Poder | 8w |
Voltaje | 0 ~ 90kv (ajustable) |
Tamaño del punto de enfoque | 5 μm |
Sistema de imágenes | |
Detector | Detector de paneles planos (FPD) |
Tamaño del píxel | 85 μm |
Área de detección efectiva | 130 * 130mm |
Tasas de marco | 20FPS |
Matriz de pixel | 1536 * 1536 |
Ampliación del sistema | 200x |
Software | |
Medición automática | Inspección automática y análisis para componentes OK & NG |
Modo cnc | Inspección programable CNC, fácil operación y fácil de usar |
Rehacer | Soporte del sistema de gestión de bases de datos de respaldo |
Conección de datos | Soporte MES / ERP / SISTEMA SPC |
Navegación | Sistema de posicionamiento de punto objetivo conveniente |
Sistema de control de movimiento | |
Control de movimiento | Joystick, teclado, panel de ratón y táctil (PLC) |
Ancho de túnel ajustable | 80 ~ 350mm |
Max. Muestra de inspección | 400 * 350mm / 10kg |
Min. Muestra de inspección | 100 * 80mm |
Manipulador | Sistema Auto en línea |
PC industrial | |
Monitor | 22 '' Pantalla LCD FHD |
Sistema operativo | Windows 10 64bit |
Disco duro | 1TB |
RAM | 8GB |
Modelo de CPU | Procesador Intel I7 |
Otras características | |
El ahorro de energía | Auto-apagado de la radiografía cuando está fuera de funcionamiento durante más de 5 minutos |
Operación de seguridad | Enclavamiento electromagnético, luz de advertencia. |
Gestión de la autoridad | Contraseña magnífice |
Seguridad de rayos X | <1μsv / h (cumple con todos los estándares internacionales) |
* Las especificaciones están sujetas a cambios sin previo aviso, todas las marcas registradas son propiedad del fabricante del sistema.

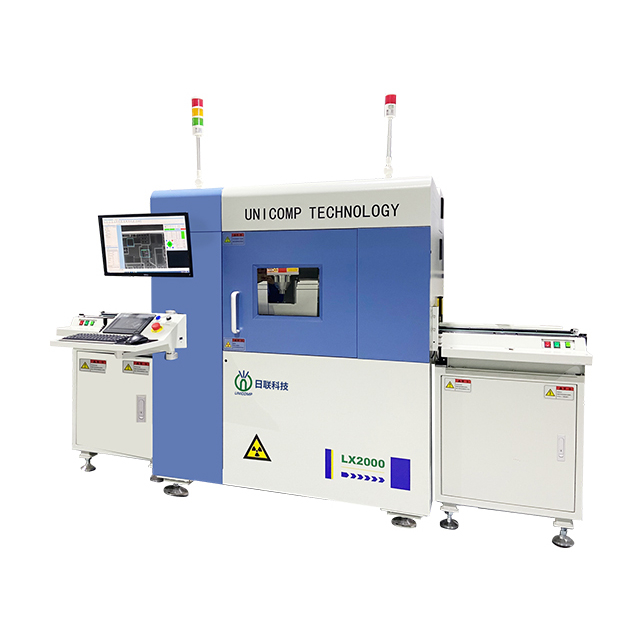

Dimensiones y apariencia.
