AX9500
UNICOMP
Aplicaciónns
BGA, CSP, chip abatible, chip LED
Análisis de soldadura SMT
Dispositivos automotrices, industria de baterías
Fundición a presión de aluminio, moldeado de plásticos
Cerámica, otras industrias dedicadas
Características de la función
Tubo abierto de 160 kV, punto de enfoque de 1 µm
Alta resolución con área de detección máxima FPD
Sistema de exploración por TC 3D (TC plana + TC de haz cónico)
Sistema de movimiento de 11 ejes, inspección de 360 grados.
Programación CNC con alta precisión y repetibilidad.
Sistema de navegación de alta definición
Función de seguimiento sencilla con diferentes ángulos
Especificaciones
| Parámetros del sistema | |
| Huella Tamaño | 1560(Ancho)*1830(Profundidad)*1900(Alto)mm |
| Peso de la máquina | ≈3300kg |
| Potencia máxima del tubo | 64W |
| Objetivo máx. Fuerza | 15W |
| Tensión/corriente máx. | 160kV/1000μA |
| Fuga de rayos X | <0,5 µSv/h |
| Sistema de imágenes | |
| Radiografía Tipo de tubo | tubo abierto |
| Resolución | 1 µm |
| Detector | FPD |
| Ampliación del sistema | 700X (combinado 2500x) |
| Capacidad de inspección | |
| Tamaño máximo de carga (2D/2,5D) | 580(X)mm×610(Y)mm |
| Tamaño máximo de inspección (2D/2.5D) | 540(X)mm×570(Y)mm |
| Tamaño máximo de carga (CT): | Cepilladora CT: 470(X)mm×500(Y)mm CT núcleo-haz: 100(X)mmx200(Y)mm |
| Tiempo de imágenes 3D | 45s |
| Peso máximo de muestra | 10 kilos |

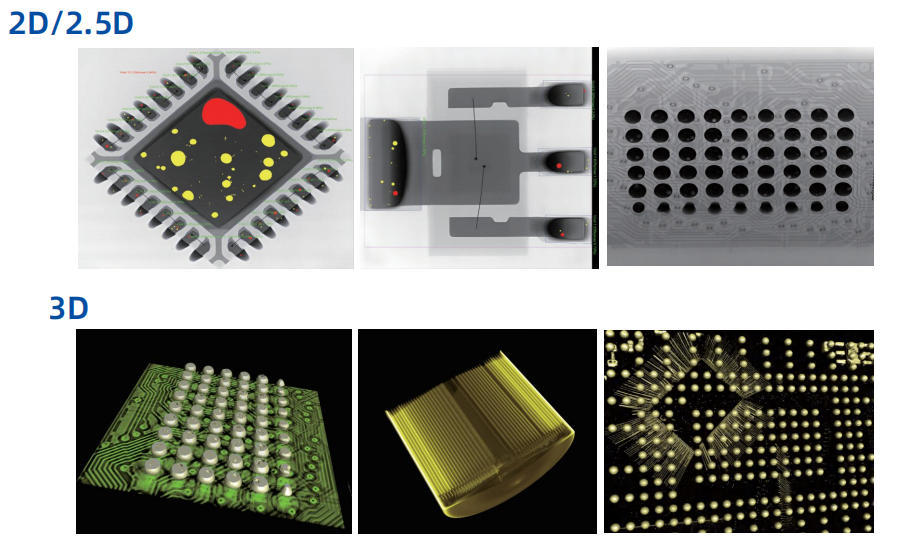

Imágenes de rayos X

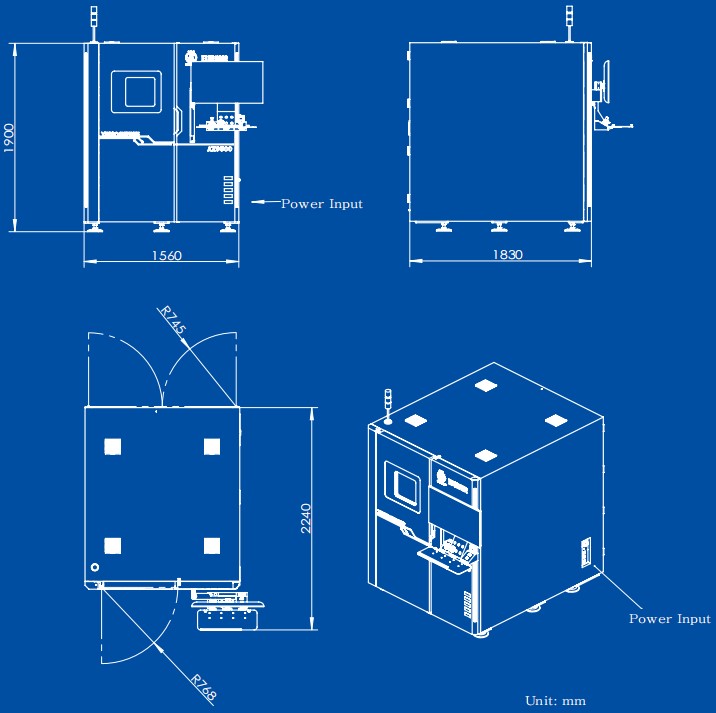

Dimensiones y apariencia
