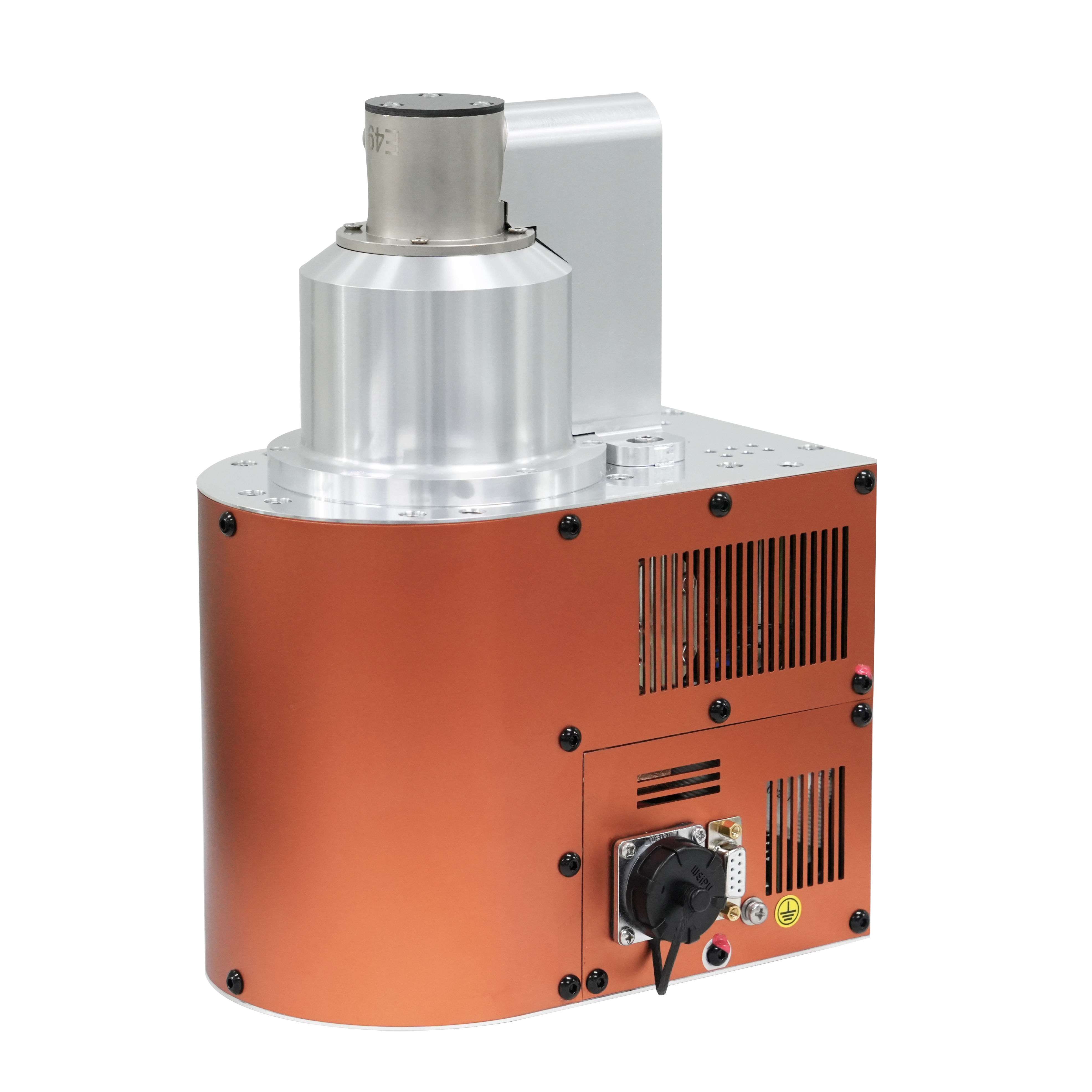

UNM-U90D
UNICOMP
UNMS-U90D es una fuente de rayos X de microfocus de 90 kV de tubo de volumen pequeño integrado con catodetecnología caliente, tamaño de mancha focal pequeña, alto aumento y emisión de rayos X estables. Puede penetrar en componentes electrónicos, PCB, placas de circuito de ensamblaje, celdas de batería, etc. y obtener imágenes de estructura interna claras y de alta calidad.
Parámetro clave
Max. Voltaje del tubo: 90kV
Max. Potencia del tubo: 8W
Mínimo Tamaño de mancha: ≤5 μm
Ángulo de haz: 45 ± 3 °
Aplicaciones
PCB y dispositivo semiconductor
SMT, PCBA Fabricación electrónica
Arnés de alambre y conector
3C Batería del consumidor
Presupuesto
| Rango de voltaje del tubo de funcionamiento | 20-90kV |
| Rango de corriente del tubo de funcionamiento | 0-180 μA |
| Potencia de tubo máxima | 8W |
| Voltaje de entrada (DC) | 25 ± 0.5V |
| Consumo de energía | ＜ 35W |
| Material de ventana/grosor | Ser/0.1 mm |
| Diámetro de la ventana | 8 mm |
| Ángulo de haz | 45 ° ± 3 ° |
| Material objetivo | Tungsteno |
| Fod | 10.2 ± 0.2 mm |
| Peso | Aprox. 5.5 kg |
| Enclavamiento | Cortocircuito externo |
| Conexión de control | Control digital |
| Modo de funcionamiento | Continuo |

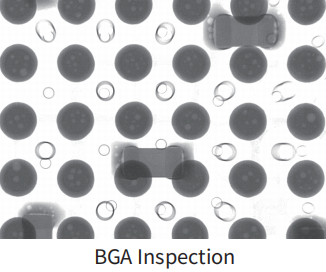

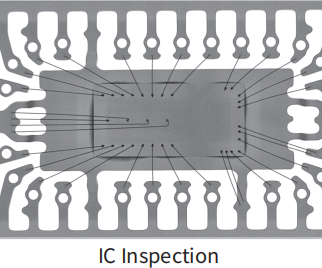

Xray imágenes

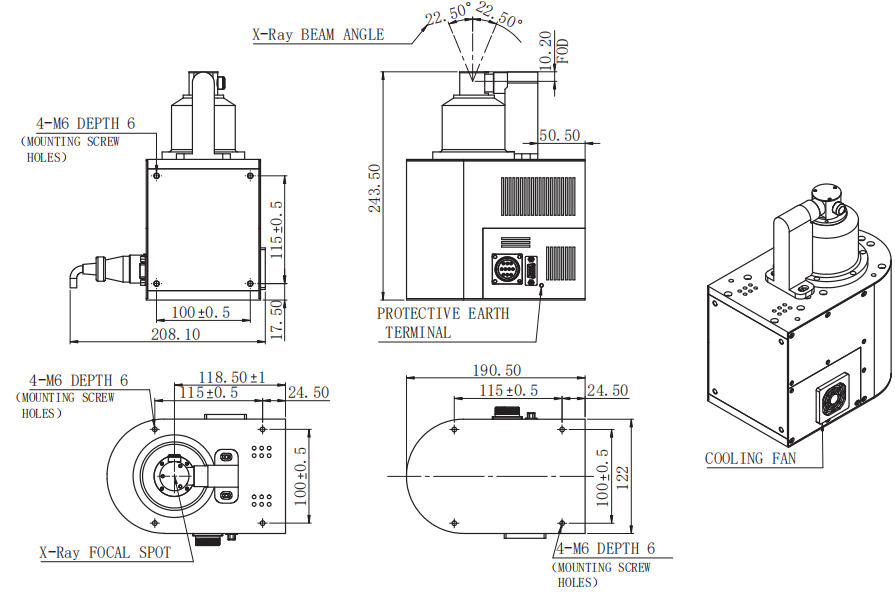

Huella
