UNCT3300-A
UNICOMP

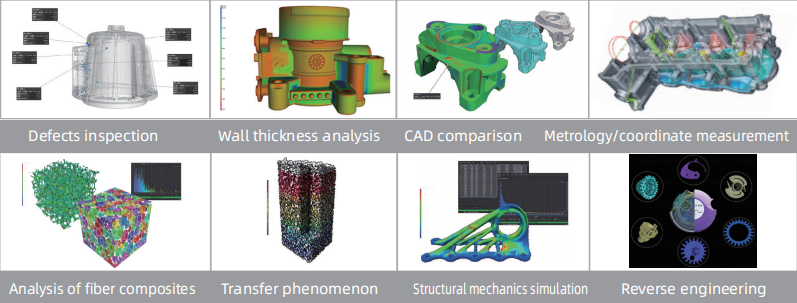

Aplicación de función:
Características del equipo:
Detección integral de alta precisión: Sistema avanzado de doble fuente y doble detección para satisfacer diferentes necesidades de prueba.La capacidad de detección es líder en la industria.
Característica poderosa: Con función de detección de imágenes dual DR y CT; Con un rango de detección súper grande, ampliamente aplicable y rentable.
Alta seguridad: Alto nivel de protección, el nivel de radiación está muy por debajo del estándar nacional;Configurado con múltiples medidas de seguridad.
Fácil de operar: El sistema de control humanizado es sencillo. y fácil de operar, y se puede dominar después de un breve entrenamiento.
Parámetros y especificaciones técnicas:
| Resumen del sistema | |
| Dimensiones del cuerpo del equipo | 3300*1230*2600mm |
| Peso de la máquina | 8T |
| Fuente de alimentación | 380CA/50Hz |
| El consumo de energía | 15 kilovatios |
| Consola | Consola operativa independiente |
| Tubo de rayos X (microenfoque) | |
| radiografía Tipo de tubo | tubo partido |
| Voltaje | 225kv |
| Tamaño de enfoque | <4μm |
| Potencia de rayos X (máxima) | 320W |
| Tubo de rayos-x | |
| tipo de tubo de rayos x | tubo partido |
| Voltaje | 450kV |
| Tamaño de enfoque | 0,4/1,0 mm (EN12543) |
| Potencia de rayos X (máxima) | 1500W |
| Sistema de imágenes (detector de panel plano) | |
| Detector | Silicio amorfo |
| Tamaño de píxel | 139 μm |
| Área de detección efectiva | 427*427mm |
| Matriz de píxeles | 3072*3072 |
| Sistema de imágenes (detector de matriz lineal) | |
| Detector | CdWO4 |
| Longitud efectiva | 614mm |
| Tamaño de píxel | 0,2 mm |
| Velocidad máxima de escaneo | 44cm/s |
| Sistema de control de movimiento | |
| Rango de detección máx. | ø800*1000[mm] |
| Peso máximo de carga | 100 kilogramos |
| Software | |
| Módulo de medición de coordenadas, módulo de comparación de piezas/objetos de diseño, módulo de análisis de espesor de pared, Están disponibles el módulo de análisis de inclusión de poros, el módulo de análisis de materiales compuestos de fibra, el módulo de análisis de inclusión/poros de versión extendida, el módulo de corrección de geometría de fabricación, el módulo de cálculo de cuadrícula de volumen, el módulo de simulación de mecánica estructural, el módulo de simulación de campo de transferencia y otras funciones. | |
| * Las especificaciones están sujetas a cambios sin previo aviso. Todas las marcas comerciales son propiedad del fabricante del sistema. | |
Imágenes de inspección:

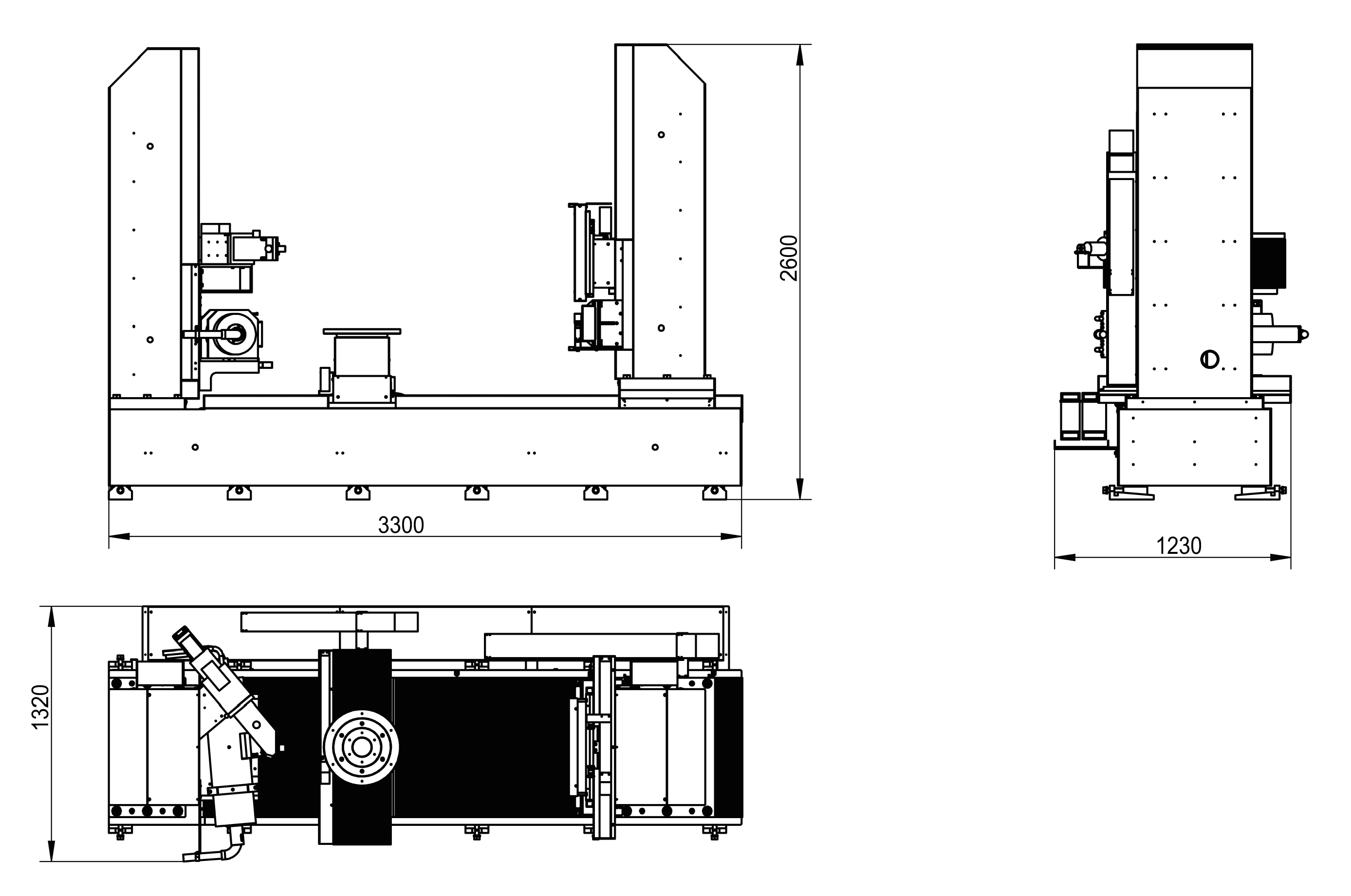

Dimensiones y apariencia:
