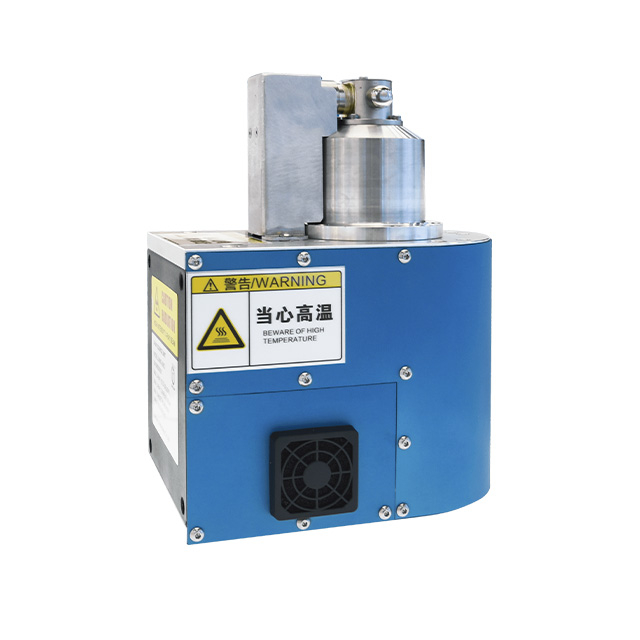

UNMS-U90D
UNICOMP
UNMS-U90D es un tubo cerrado integrado de pequeño volumen Fuente de rayos X de microfoco de 90 kV con tecnología de cátodo caliente, tamaño de punto focal pequeño, gran aumento y emisión de rayos X estable.Puede penetrar componentes electrónicos, PCB, placas de circuito de ensamblaje, celdas de batería, etc. y obtener imágenes claras y de alta calidad de la estructura interna.
Parámetro clave
máx.Voltaje del tubo: 90kV
máx.Potencia del tubo: 8W
mín.Tamaño de punto: <5 μm a 4 W
Ángulo de haz: 45°
Aplicaciones
PCB y dispositivo semiconductor
SMT, fabricación electrónica de PCBA
Mazo de cables y conector
batería de consumo 3C
Especificaciones
| Rango de voltaje del tubo de operación | 0-90kV |
| Rango de corriente del tubo de operación | 0-180 μA |
| Potencia máxima del tubo | 8W |
| Voltaje de entrada (CC) | +24±0.5V |
| El consumo de energía | Menos de 30W |
| Tamaño del punto focal | 7 μm (5 μm @ 4 W) |
| Material/Grosor de la ventana | ser/0,1 mm |
| Diámetro de la ventana | 8 mm |
| Ángulo de haz | 45° |
| Material objetivo | W |
| FOD | 10,2±0,2 mm |
| Peso | Aprox.3,5 kg |
| Enclavamiento de seguridad | Cortocircuito externo |
| Conexión de control | Control analógico |
| Modo operativo | Continuo |
| Temperatura ambiente de funcionamiento | 10-40 ℃ |
| Temperatura ambiente de almacenamiento | 0-50 ℃ |
| Humedad de funcionamiento y almacenamiento | 10-80% |
Imágenes de rayos X
Huella
