Aplicaciones típicas de los equipos de ensayo no destructivos X-RAY

Vistas:18     Autor:David     Hora de publicación: 2022-05-27      Origen:Sitio

La aplicación de las pruebas no destructivas de rayos X es muy amplia y tiene un buen rendimiento en los campos de pruebas de materiales, pruebas de , alimentos fabricación, electrodomésticos, instrumentación, electrónica , autopartes, medicina, biología, industria militar, arqueología. , geología, etc.Hablemos de la aplicación típica de los equipos de ensayo no destructivos X-RAY.

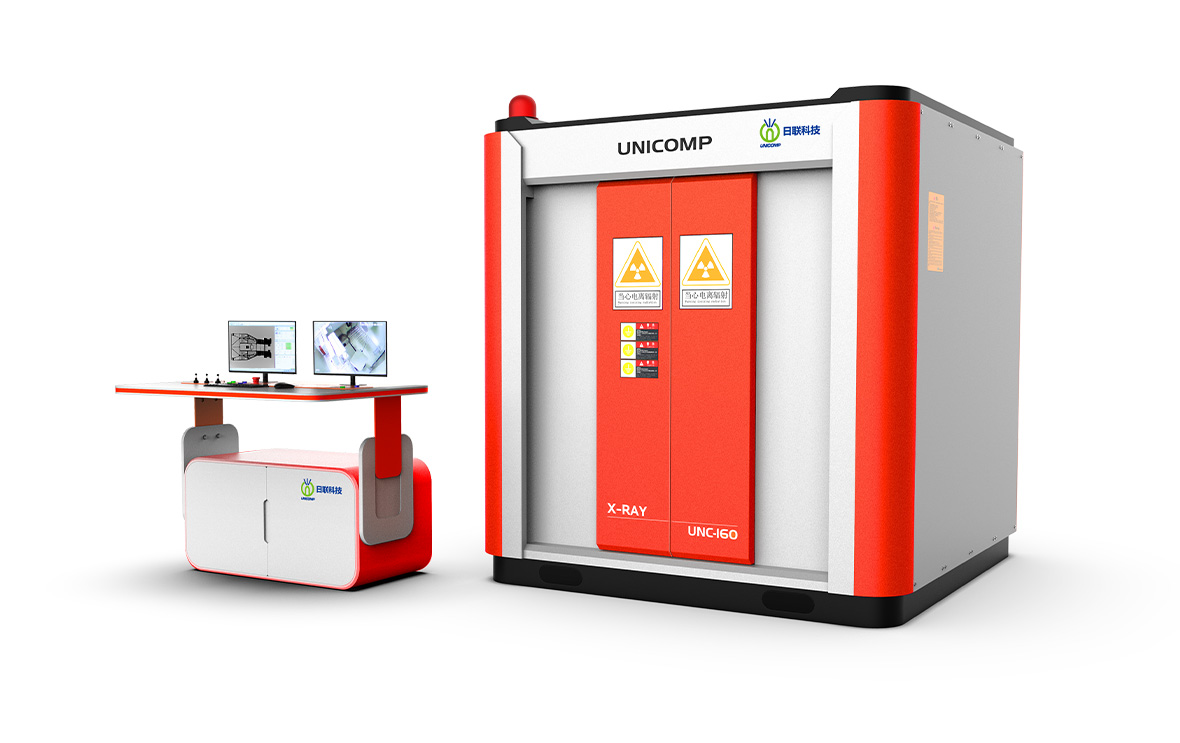

Equipo de inspección de radiografía X-RAY para fundición automotriz UNC160


1. Diagnóstico médico


Los rayos X se utilizan en el diagnóstico médico, principalmente en base a la penetración de rayos X, la absorción diferencial, la fotosensibilidad y la fluorescencia.Debido a que las pruebas no destructivas de rayos X atraviesan el cuerpo humano, se absorben en diferentes grados.Por ejemplo, la cantidad de rayos X absorbidos por los huesos es mayor que la absorbida por los músculos, por lo que la cantidad de rayos X después de pasar por el cuerpo humano es diferente, lo que transportará varias partes del cuerpo humano.La información de distribución de densidad, la intensidad de la fluorescencia o el efecto fotosensible en la pantalla fluorescente o en la película fotográfica es bastante diferente, por lo que se mostrarán sombras de diferentes densidades en la pantalla fluorescente o en la película fotográfica (después de revelar y fijar).De acuerdo con el contraste de tonos, combinado con manifestaciones clínicas, resultados de laboratorio y diagnóstico patológico, es posible juzgar si una determinada parte del cuerpo humano es normal.


Debido al fuerte poder de penetración de los rayos X, además de usarse en medicina, los rayos X también se usan en la industria para la detección de fallas industriales.Los rayos X pueden excitar la fluorescencia, ionizar el gas y hacer que el látex fotosensible sea fotosensible, por lo que los rayos X pueden detectarse mediante un medidor de ionización, un contador de centelleo y una película de látex fotosensible.


2. Palas de turbina


Los álabes de las turbinas suelen instalarse en canales (sistemas) a través de los cuales fluye aire frío durante el funcionamiento.Debido a su geometría curva, es difícil utilizar otras técnicas de prueba no destructivas , como los ultrasonidos, y los sistemas de prueba no destructivos de rayos X pueden detectar daños o fallas en los álabes de las turbinas en los sistemas de refrigeración.

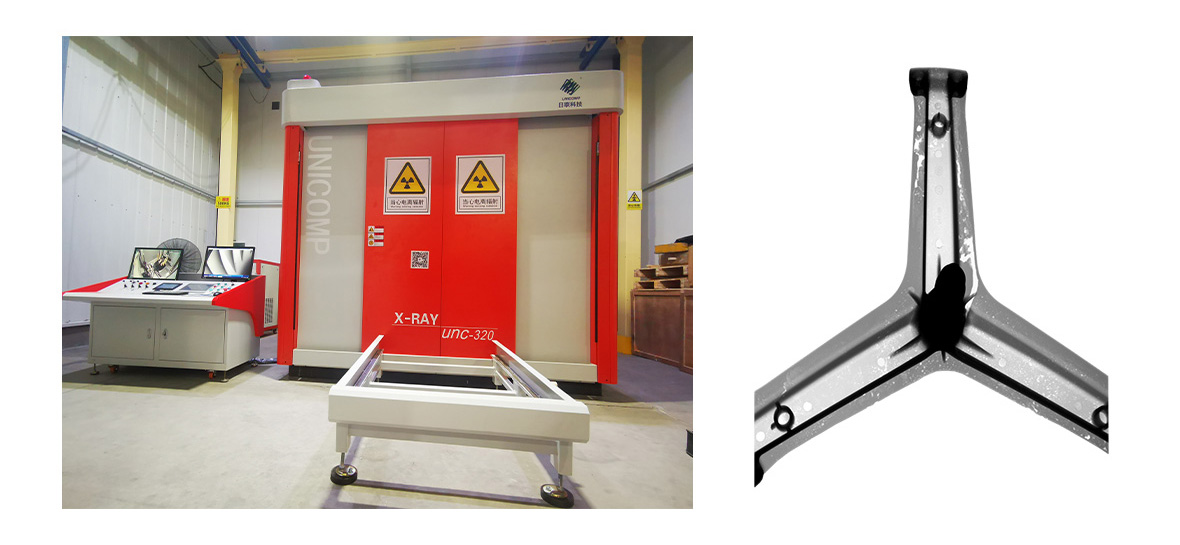

unc320-涡轮叶片


3. Fundición de aluminio


En el campo de los ensayos no destructivos (END), la inspección de fundición es una de las aplicaciones más típicas.El mercado de piezas fundidas de aluminio está creciendo constantemente, especialmente para algunos componentes críticos de seguridad (como algunas piezas fundidas en la industria de fabricación de automóviles). Los fabricantes deben asegurar a sus usuarios que la calidad de sus productos es confiable y que el tracoma de las piezas fundidas de aluminio o la cantidad de Las deficiencias ocultas internas pueden causar graves daños a sus usuarios finales.La siguiente imagen de rayos X digital muestra claramente el tracoma de agua poroso de la fundición de aluminio.Una simple imagen de rayos X aclara muchas razones de los productos defectuosos de un vistazo.El uso de un sistema de prueba no destructivo de rayos X digital automatizado puede lograr una inspección en línea del 100% así , logrando una tasa de falla de 0.



4.Montaje electrónico


En el proceso SMT, el sistema de inspección en tiempo real del equipo de inspección automática de rayos X se utiliza principalmente para las juntas de soldadura de los paquetes BGA, CSP, FLIP y CHIP para detectar si hay burbujas de aire, soldadura virtual, etc. dentro de las juntas de soldadura. , y el cableado interno de la placa de circuito multicapa no tiene cortocircuito ni circuito abierto.La calidad del interior de la junta de soldadura es importante para la confiabilidad a largo plazo del producto.El equipo de inspección automática de rayos X solo necesita una inspección (con función de deslaminación) para tableros de doble cara y multicapa.


El sistema de software del equipo de inspección automática de rayos X tiene potentes funciones de procesamiento de imágenes, como medición y comparación de imágenes.Las inspecciones se pueden realizar donde el ojo desnudo y las pruebas en línea no se pueden realizar.



5. Inspección de contaminación de alimentos y bebidas


En las empresas de producción de alimentos y bebidas, la inspección de contaminación por cuerpos extraños es una tarea importante en el control de calidad.Para garantizar un producto 100% seguro y confiable para los consumidores y socios comerciales, el equipo de detección de objetos extraños por rayos X no se puede usar para detectar objetos extraños en el proceso de producción de alimentos.El sistema detecta de forma fiable objetos extraños como vidrio, metal, piedras y residuos de acero y plástico de alta densidad.

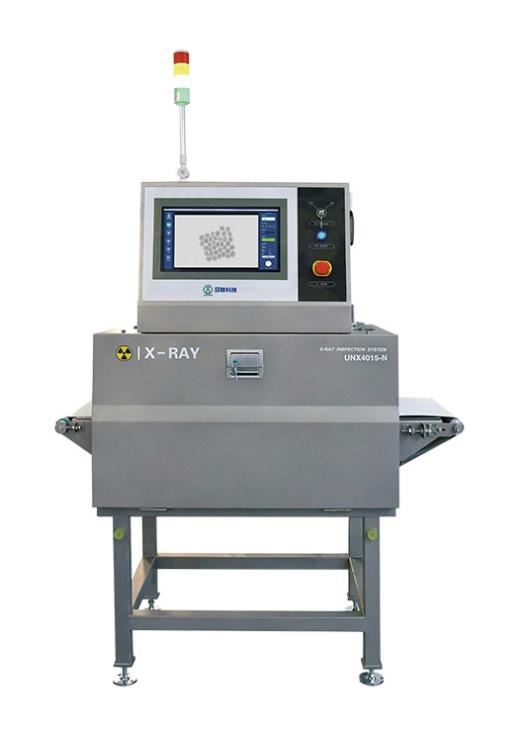

Equipo de inspección por rayos X de cuerpos extraños para alimentos embolsados ​​UNX4015-N


Si desea saber más sobre los equipos de inspección por rayos X de Unicomp Technology, puede enviar un correo electrónico a info@global-xray.com o visitar nuestra web oficial: www.global-xray.com
